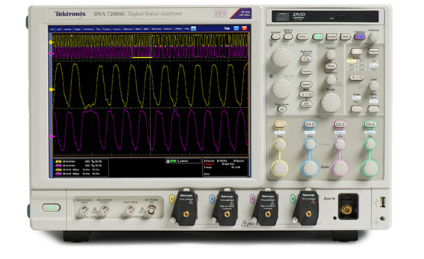

Tektronix/DSA72004C/泰克 DSA72004C数字串行分析仪

Tektronix/DSA72004C/泰克 DSA72004C数字串行分析仪
欲购买或租赁Tektronix/DSA72004C/泰克 DSA72004C数字串行分析仪？请在线咨询或拔打24小时电话：13715327187

详细资料：

一、产品概述

DSA72004C 是泰克 DSA70000C 系列 4 通道高性能数字串行分析仪，20GHz 模拟带宽，专为超高速串行总线、射频 / 光通信、高速数字电路的研发、调试与一致性测试设计。它以超高速实时采样、极致信号完整性、专业串行分析能力为核心，面向 PCIe 3.0/4.0、USB 3.0/3.1、10G/25G 以太网、MIPI、SATA 6G 等高速标准，是高端高速信号测量与串行链路验证的旗舰机型。

二、核心产品特点

1. 超高速采集与存储性能

带宽与采样：20GHz 模拟带宽（-3dB）；4 通道 50GS/s 实时采样率，2 通道可升至 100GS/s；定时分辨率 20ps；10%-90% 上升时间 22.5ps，20%-80% 上升时间 17ps。

记录长度：标配 31.25M 点，可选 250M 点（20XL 选件）；搭配 MultiView Zoom™ 实现长记录快速导航与细节放大。

波形捕获：DPX®+FastAcq® 技术，单通道 >300,000 波形 / 秒，高效捕捉偶发瞬态、毛刺与异常信号。

2. 极致信号完整性

低噪声 / 低抖动：20GHz 时垂直噪声典型 0.56% 满量程；抖动噪底 400fs（BW+ 开启）；触发抖动 RMS <100fs（增强触发开启）。

通道同步与隔离：通道间延迟 ≤50ps（BW+ 开启）；0–10GHz 隔离度 ≥120:1，10–15GHz ≥50:1，高频串扰极低。

高保真：8 位垂直分辨率（平均模式 11 位）、34dB 信噪比，精准还原超高速信号细节。

3. 专业串行触发与分析（DSA 专属）

Pinpoint® 触发：边沿、脉宽、毛刺、码型、建立 / 保持、可视触发等，最小触发宽度 150ps；串行码型触发标配，支持 6.25Gb/s 实时 NRZ/8b/10b 触发。

时钟恢复：硬件时钟恢复（标配），支持 1.5MBaud–6.25GBaud，适配 PCIe、SATA、USB 3.0、XAUI、10G 以太网等。
