一、产品概述

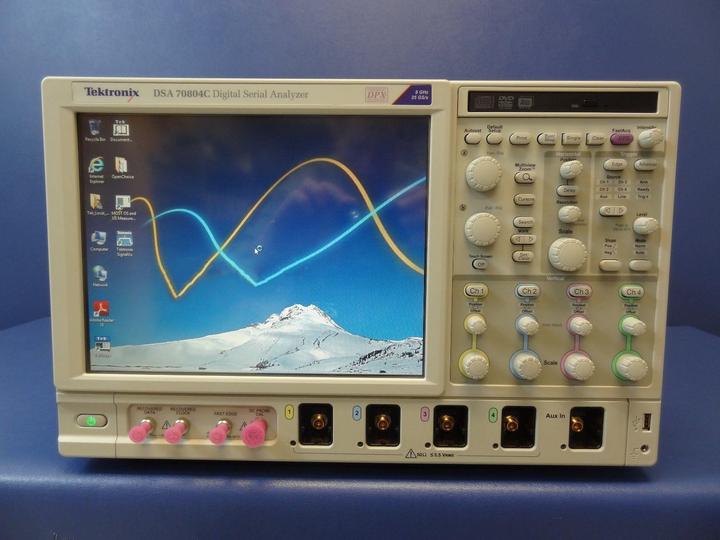

DSA70804C 是泰克 DSA70000C 系列 4 通道高性能数字串行分析仪，8GHz 模拟带宽，专为中高速串行总线、高速数字电路、射频 / 光通信模块的研发、调试与一致性测试设计。它基于 DPO70000C 平台，强化了串行触发、时钟恢复、眼图 / 抖动分析能力，面向 PCIe 1.0/2.0、SATA 3G、USB 2.0、XAUI 等 6.25Gb/s 及以下串行标准，是中高端串行物理层测试的主力机型。

二、核心产品特点

1. 高速采集与存储性能

带宽与采样：8GHz 模拟带宽（-3dB）；4 通道 25GS/s 实时采样率，定时分辨率 40ps；10%-90% 上升时间 49ps，20%-80% 上升时间 34ps。

记录长度：标配 31.25M 点，可选 62.5M/125M/250M 点（5XL/10XL/20XL 选件）；搭配 MultiView Zoom™ 实现长记录快速导航与细节放大。

波形捕获：DPX®+FastAcq® 技术，单通道 >300,000 波形 / 秒，高效捕捉偶发瞬态、毛刺与异常信号。

2. 优异信号完整性

低噪声 / 低抖动：8GHz 时垂直噪声典型 0.35% 满量程（50mV/div）；抖动噪底典型 340fs；通道延迟 ≤10ps，多通道并行测试一致性高。

通道隔离：0–10GHz ≥120:1，10–12GHz ≥80:1，高频段串扰极低。

高保真：8 位垂直分辨率（平均模式 11 位）、34dB 信噪比，精准还原高速信号细节。

3. 专业串行触发与分析（DSA 专属）

Pinpoint® 触发：边沿、脉宽、毛刺、码型、建立 / 保持、可视触发等，最小触发宽度 150ps；标配 6.25Gb/s 实时串行码型触发（NRZ/8b/10b），精准定位串行数据异常。

硬件时钟恢复：标配，支持 1.5MBaud–6.25GBaud，适配 PCIe、SATA、USB 2.0、XAUI 等总线，无需外部时钟源。

高级分析：内置 DPOJET 工具，提供眼图、抖动分解、BER、模板测试、Q 因子、眼高 / 眼宽测量，支持串行总线一致性验证。

恢复时钟 / 数据输出：前面板 SMA 接口，标配输出恢复时钟与数据，方便外部设备同步测试。

4. 易用性与扩展

显示与操作：12.1 英寸 XGA 彩色 LCD，支持触控；MyScope® 自定义界面，提升操作效率。

接口丰富：GPIB、LAN（1000Base-T）、USB 2.0、DVI-I，支持 LXI 与远程自动化测试。

探头兼容：适配 TekConnect 高速探头（P7500/P7600/P7700），覆盖 4–20GHz 信号测量。
