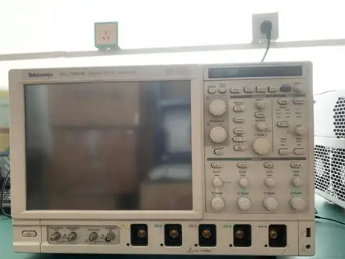

Tektronix/MSO70804B/泰克MSO70804B 混合信号示波器

Tektronix/MSO70804B/泰克MSO70804B 混合信号示波器
欲购买或租赁Tektronix/MSO70804B/泰克MSO70804B 混合信号示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

一、产品概述

MSO70804B 是泰克 MSO70000B 系列高端混合信号示波器，8GHz 模拟带宽、4 模拟通道 + 16 逻辑通道，面向高速混合信号、中高速串行总线、DDR、ASIC/FPGA/SoC 等复杂场景的调试与验证。作为 70000C 系列的前代平台，它以成熟的高速采集与混合信号同步分析能力，成为 8GHz 级专业测试的经典机型。

二、核心产品特点

1. 高速采集与存储性能

带宽与采样：8GHz 模拟带宽；4 通道 25GS/s 实时采样率，定时分辨率 40ps；10%-90% 上升时间约 49ps。

记录长度：标配 10M 点，可选 62.5M/125M/250M/500M 点；搭配 MultiView Zoom™ 实现长记录快速导航与细节放大。

波形捕获：DPX®+FastAcq® 技术，单通道 >300,000 波形 / 秒，高效捕捉偶发瞬态、毛刺与异常信号。

2. 信号完整性与测量精度

低噪声 / 低抖动：8GHz 频段底噪与抖动性能优异，8 位垂直分辨率（平均模式可提升），高信噪比，精准还原高速信号细节。

通道一致性：通道延迟低、隔离度高，多通道并行测试一致性强，高频串扰抑制出色。

3. 混合信号核心能力（MSO 专属）

16 逻辑通道：12.5GS/s 采样率、80ps 时序分辨率，最小可测脉冲 <400ps，同步捕捉数字与模拟信号。

混合触发：支持数字 A 然后模拟 B 触发，精准定位数字状态下的模拟异常（如欠幅脉冲）。

iCapture® 功能：单探头连接，可将 16 路逻辑中任意 4 路路由至模拟采集系统，同时查看数字信号的模拟特性，无需换探头。

4. 专业触发与串行分析

Pinpoint® 触发：边沿、脉宽、毛刺、码型、建立 / 保持、可视触发等，最小触发宽度 150ps。

6.25Gb/s 实时串行触发：硬件支持 NRZ/8b/10b 码型触发，适配 PCIe 1.0/2.0、SATA 3G、USB 2.0、XAUI 等总线。

高级分析：内置 DPOJET，提供眼图、抖动分解、BER、模板测试、Q 因子测量，支持串行总线一致性验证。

协议解码：内置 I2C、SPI 等嵌入式总线解码与触发，适配数模混合子系统调试。

5. 易用性与扩展

显示与操作：12.1 英寸 XGA 彩色 LCD，支持触控；MyScope® 自定义界面，提升操作效率。

接口丰富：GPIB、LAN（1000Base-T）、USB 2.0、DVI-I，支持 LXI 与远程自动化测试。

探头兼容：适配 TekConnect 高速探头（P7500/P7600/P7700）及 P6717A 高性能逻辑探头，覆盖 4–20GHz 信号测量。
