产品概述

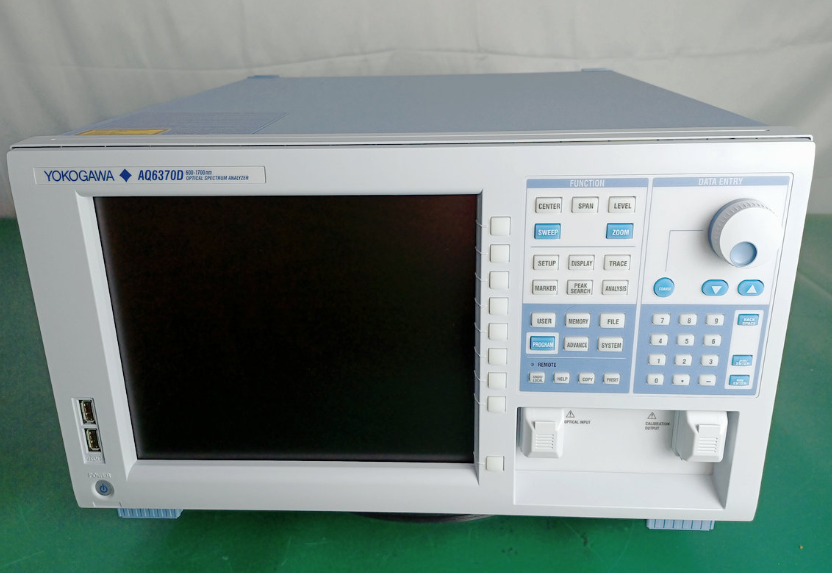

横河 AQ6370D 是面向光通信研发、光器件生产、DWDM 系统测试的高性能台式光谱分析仪（OSA），为 AQ6370C 的升级型号，覆盖600–1700 nm全波段，在光学性能、测量速度与功能易用性上全面提升，广泛用于激光器、光放大器、滤波器、WDM 系统、光收发器等测试场景。

产品特点

一、顶级光学性能（标准版 / 高性能版）

宽波长覆盖：600–1700 nm，覆盖可见光至通信全波段（O/E/S/C/L/U）

超高波长精度：

高性能版（-20）：C 波段±0.01 nm；C+L 波段±0.02 nm

标准版（-10）：C+L 波段±0.02 nm

超高波长分辨率：0.02 nm，可分辨极窄线宽激光器与密集信道

超大动态范围：高性能版典型78 dB（0.05 nm 分辨率，峰值 ±1.0 nm）；标准版73 dB

超强杂散光抑制：高性能版典型80 dB（0.1 nm 分辨率）；标准版73 dB，无需慢扫大动态模式即可实现高抑制

宽功率量程：+20 dBm 至 -90 dBm，覆盖高功率泵浦与微弱 ASE 信号

二、高速测量与高效操作

极速扫描：0.2 秒 / 100 nm 跨度（1001 采样点），大幅提升产线与研发效率

自由空间输入：兼容单模（9/125 μm）与多模（50/62.5/125 μm）光纤，非物理接触、低插损、无损伤

内置校准与对准：内置波长参考源，自动波长校准 + 光路对准，几分钟内恢复高精度

大内存与存储：512 MB 内存，可存20,000 + 条迹线；支持 USB 存储与 7 条迹线一键保存

直观操作：10.4 英寸彩色 LCD，支持鼠标 / 键盘，一键放大、多迹线显示与运算

三、专业分析功能（新增 / 增强）

WDM（OSNR）分析：同时分析1024 路DWDM 信道，输出波长、功率、OSNR

EDFA/WDM-NF 分析：ASE 插值法测增益、噪声系数，支持多通道 NF 计算

专项分析：DFB-LD/FP-LD/LED/SMSR/ 滤波器谱宽分析，13 种内置分析功能

数据记录（新增）：带时间戳记录 WDM/DFB-LD/ 多峰测量结果，每通道10,000 点，支持表格 / 图形显示，适配长期稳定性测试

高级标记（新增）：直接读取功率密度、积分功率，简化 OSNR 测量

门控采样（新增）：外部门信号触发，适配光传输系统环路测试，速度优于传统触发

分辨率校准（新增）：校准噪声等效带宽，提升宽谱光源功率密度测量精度

宏编程：记录操作流程，构建自动化测试系统，无需外部控制器

四、丰富接口与系统兼容

标配接口：GP-IB、RS-232、以太网（10/100Base-T）、USB、SVGA、触发 I/O

远程控制：兼容 SCPI 与 AQ6317 指令，支持 LabVIEW 驱动，适配自动化测试平台
