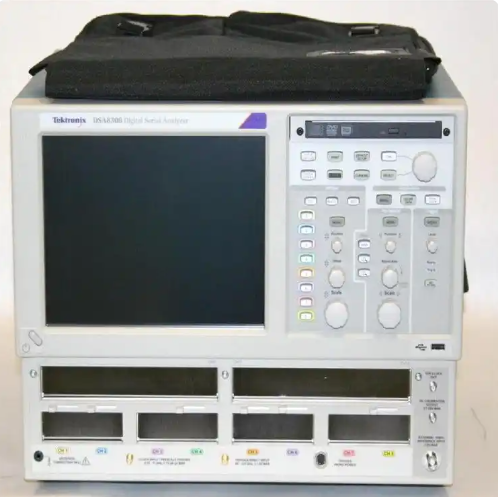

Tektronix DSA8300 是一款高性能等效时间采样示波器，专为通信信号分析、串行数据网络分析以及串行数据链路分析设计。搭配 80C15 光接口模块后，支持 155 Mb/s 至 10 Gb/s 光数据速率测试，覆盖单模/多模光纤应用，并提供高光学灵敏度、低噪声及宽动态范围。80C15光采样模块安装在DSA8300数字串行分析仪采样示波器中时，为电信（125 Mb/s至44.50 Gb/s）和数据通信（千兆以太网、10 GbE、40 GbE、50G/100G/200G/400G以太网、光纤通道和InfiniBand）应用以及通用应用提供完整的光学测试解决方案光学元件测试。其他模块特征包括光-电转换器、平均功率监视器、一个或多个参考接收器滤波器、全带宽光路径、可选集成时钟恢复、可选电时钟恢复信号拾取和通用光输入连接器。



主要特点

高分辨率与低噪声：16 位模数转换器提供 <20 μV LSB（1 V 全量程） 电接口分辨率，光接口分辨率 <20 nW（1 mW 全量程，80C07B 模块），确保微弱信号精准捕获。

超低时基抖动：最多 8 条通道同时采集时典型值为 425 fs，搭配 82A04B 相位参考模块后，6 条通道抖动 <100 fs，支持高精度信号同步分析。

宽光/电接口带宽：光接口带宽 >80 GHz，电接口带宽 >70 GHz，覆盖从 155 Mb/s 到 100 Gb/s 的光标准（如以太网、光纤通道）。

全面自动化测试：支持 80 多种行业标准模板 自动模板测试，可导入定制模板；提供 120 种以上自动测量功能（如上升时间、幅度、RMS 抖动）。

复杂信号分析：集成 80SJNB 软件，支持 TDECQ（发射机色散眼图闭合）、SNDR（信噪失真比）等高级测量，分析 PAM4 信号眼图抖动、噪声及 BER。
