NI/NI PXI-2534 /NI PXI-2534 开关模块

NI/NI PXI-2534 /NI PXI-2534 开关模块
欲购买或租赁NI/NI PXI-2534 /NI PXI-2534 开关模块？请在线咨询或拔打24小时电话：13715327187

详细资料：

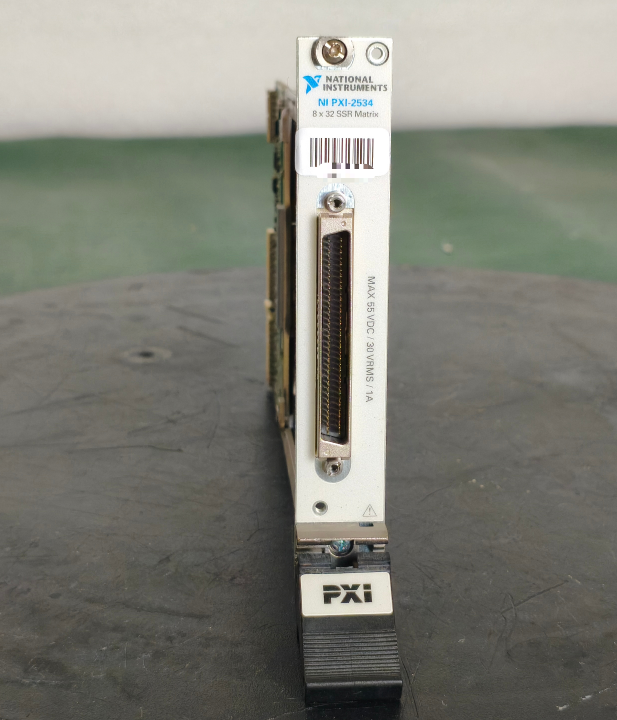

NI PXI-2534 是一款高密度单线矩阵开关模块，基于标准 PXI 架构打造，核心面向高通道数自动化测试场景，是信号路由、多路信号切换类测试系统的核心硬件单元。模块采用经典 8×32 矩阵拓扑，集成 256 个交叉触点，单槽位实现大规模通道扩展，有效简化多通道系统布线，提升机柜空间利用率。

本模块采用工业级固态继电器（SSR）作为核心切换器件，摒弃传统机械继电器结构，彻底消除触点氧化、磨损等故障隐患，拥有无限制机械使用寿命，完美适配产线量产、连续可靠性测试等高频、不间断工作场景。电气性能方面，全通道可同时承载 55 W 功率负载，支持 ±55 V 直流、30 V 交流有效值信号切换，额定开关电流 1 A，2 MHz 开关带宽可覆盖绝大多数工业、消费电子低频信号传输需求，应用覆盖面广。

在动态性能与时序控制上，模块单路切换动作时间为 724 μs，最高扫描速率可达 400 交叉点 / 秒，切换效率出色；依托 PXI 背板硬件触发总线，可实现纳秒级触发响应，时序控制具备高确定性，可与 PXI 机箱内示波器、源测量单元、数据采集卡等仪器同步联动，显著提升整体测试效率。同时，设备集成板载通断计数功能，可实时记录开关动作次数，实现硬件状态可视化监测，便于设备全生命周期管理，降低突发故障风险。

硬件遵循 PXI 工业规范，为 3U 单槽紧凑型设计，仅占用单个机箱槽位，兼容 PXI Express 混合插槽与常规 PXI 外设插槽，可直接接入现有 PXI 测试系统，无需改动平台架构。设备配备 68 针 SCSI 标准 I/O 接口，连接牢固、信号传输稳定，适配实验室、工业测试台等常规工况长期运行。

软件层面深度融入 NI 完整生态，标配 NI Switch Executive 专业开关管理软件，搭配官方标准驱动程序，全面兼容 LabVIEW、TestStand 等主流开发、测试管理平台，支持多种通用编程语言二次开发。用户可快速完成矩阵通道配置、自动切换流程编写，缩短项目开发与调试周期。该模块广泛应用于消费电子、半导体、汽车电子等领域的多通道信号巡检、功能测试、老化测试等场景，凭借高集成度、长寿命、高稳定性的综合优势，为自动化测试系统提供可靠的多路信号路由解决方案。
