详细资料：

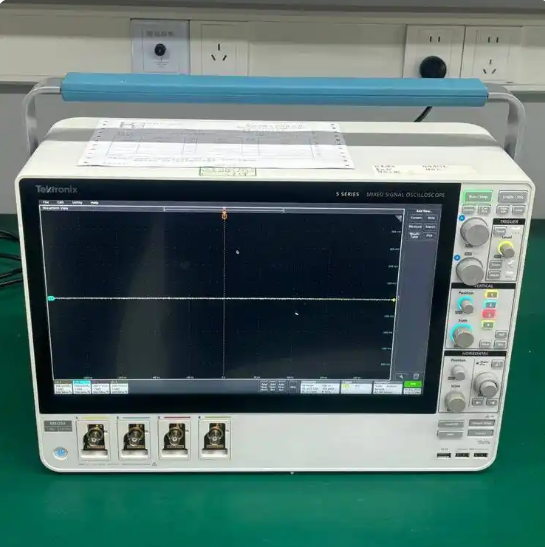

泰克(Tektronix)混合信号示波器泰克 MSO44 是一款功能*的混合信号示波器，详细产品信息如下：

泰克(Tektronix)混合信号示波器泰克 MSO44 的通道与带宽

• FlexChannel 输入通道：泰克 MSO44 拥有 4 个 FlexChannel 输入通道，这种设计具有很高的灵活性，每个通道既能够作为模拟信号输入通道来使用，也可以通过连接 TLP058 探头实现 8 路数字逻辑输入。

• 最大模拟通道数：该示波器的最大模拟通道数为 4 个，能够同时对 4 路模拟信号进行测量和分析。

• 最大数字通道数：当搭配可选的逻辑探头时，泰克 MSO44 的最大数字通道数可以达到 32 个，方便用户对复杂的数字电路系统进行调试和测试。

• 带宽选择：提供了多种带宽选择，包括 200MHz（上升时间 2.3ns）、350MHz（上升时间 1.3ns）、500MHz（上升时间 900ps）、1GHz（上升时间 450ps）和 1.5GHz（上升时间 333ps），可以满足不同频率范围信号的测量需求。

泰克 MSO44 的垂直系统

• ADC 分辨率：ADC 分辨率为 12 位，能够精确地量化输入信号的幅度。

• 垂直分辨率：在不同的采样率下，泰克 MSO44 具有不同的垂直分辨率表现。在高分辨率模式下，当采样率为 3.125GS/s 时为 12 位，1.25GS/s 时为 13 位，625MS/s 时为 14 位，312.5MS/s 时为 15 位，≤125MS/s 时为 16 位。

泰克 MSO44 的采样与存储

• 采样率：在所有的模拟 / 数字通道上，采样率均为 6.25GS/s，分辨率达到 160ps，能够准确地捕捉快速变化的信号细节。

• 记录长度：标配的记录长度在所有模拟 / 数字通道上为 31.25M 点，通过选配可以将记录长度扩展到 62.5M 点，能够存储大量的波形数据，便于用户对长时间的信号变化进行观察和分析。

泰克 MSO44 的水平系统

• 时基范围：时基范围为 200ps/div~1,000s/div，可满足不同时间尺度信号的测量需求。

• 采样速率范围：实时模式下，采样速率范围为 1.5625S/s~6.25GS/s；插补模式下，采样速率范围为 12.5GS/s~500GS/s。

• 记录长度范围：标配的记录长度范围是 1k 点～31.25M 点，单个样点递增，可选配 62.5M 点的记录长度。

• 孔径不确定度：≤0.450ps +（10^{-11}* 测量持续时间）_{RMS}，用于持续时间≤100ms 的测量。

• 时基精度：±2.5x10^{-6} 在任何≥1ms 的时间间隔上。

泰克 MSO44 的触发系统

触发模式包括自动、正常和单次，触发耦合有 DC、高频抑制、低频抑制、噪声抑制等。同时，支持边沿、脉冲宽度、runt、超时、窗口、逻辑等多种触发类型，能够稳定地捕获各种复杂信号中的特定事件，帮助用户更准确地分析信号特征。

泰克 MSO44 的其他特性

• 任意波形 / 函数发生器（可选）：泰克 MSO44 可选配任意波形 / 函数发生器，具有 13 种预先定义的波形类型，输出频率高达 50MHz，可用于生成各种测试信号，方便用户对电路进行激励和测试。

• DVM 和触发频率计数器：产品注册后免费提供 4 位 DVM 和 8 位频率计数器，为用户提供了额外的测量功能，可用于测量电压、频率等参数。

• 显示器：配备了 13.3 英寸高清（1920×1080）电容式触摸屏，操作便捷直观，用户可以通过触摸屏幕进行各种参数设置、波形缩放、移动等操作，提高了工作效率。

• 接口：接口丰富，包括 USB2.0 主机、USB2.0 设备、LAN、HDMI 等，便于连接外部设备，如计算机、打印机等，进行数据传输、存储和打印，也方便与其他测试设备进行协同工作。
