应用标准：

IEC 61000-4-6,IEC 61000-4-3,IEC 61000-4-20, IEC 61000-4-21

产品特点：

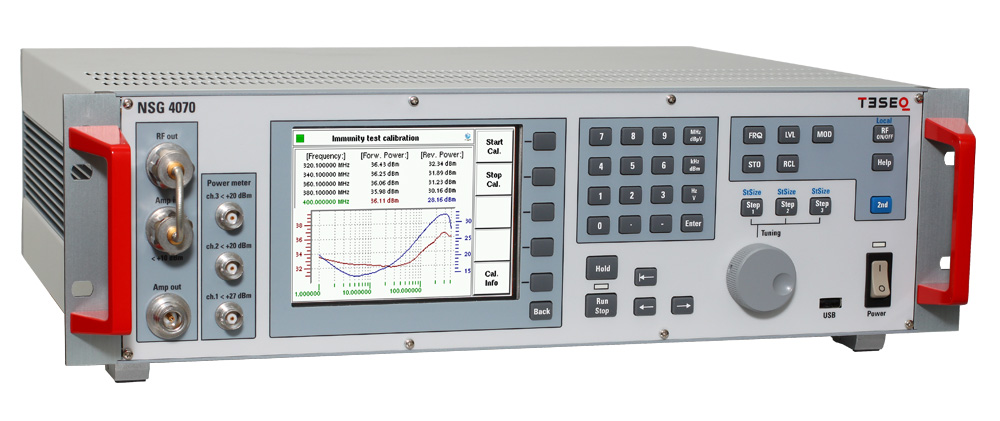

NSG 4070，即NSG 2070的改进版 — 多功能EMC抗扰度测试系统。NSG 4070具有极广的频率范围（从9 kHz至1 GHz）、使用外部或内部放大器的模块结构，因此它的应用范围很广：包括按照IEC 61000-4-6进行的测试，各种大电流注入应用，在IEC 61000-4-3、IEC 61000-4-20、IEC 61000-4-21应用中作为测试系统的信号发生器和功率计等。由于具有强大并易操作的固件，NSG 4070无需外部电脑和控制软件控制即可独立工作，当然，也可以用远程控制对它进行系统操作。将USB存储器插入面板，便可传输并保存最新的测试和测量数据以生成测试报告。

技术参数：

频率范围： 9 kHz – 1 GHz
分辨率： 1 Hz
参考频率： 参考频率输出：10 MHz
电平范围： -60 dBm – +10 dBm
分辨率： 0.1 dB
设定时间： 10 ms
调制深度： 0 – 100%
调制频率范围： 1 Hz – 50 kHz
频率分辨率 1 Hz
升/降时间（10%/90%）： < 1 μs
调制频率范围： 1 Hz – 50 kHz
频率分辨率： 1 Hz
占空比： 10% – 90%
