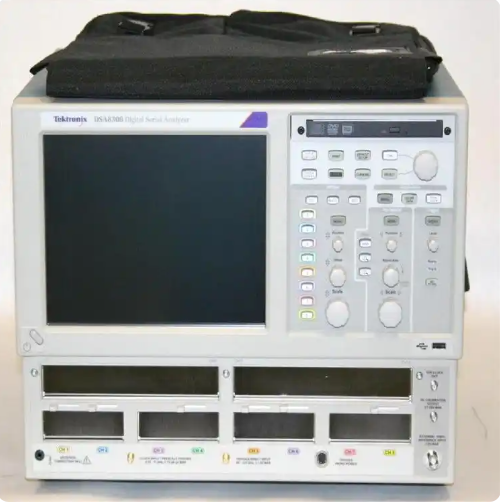

Tektronix/DSA8300/泰克(Tektronix)DSA8300采样示波器

• Tektronix/DSA8300/泰克(Tektronix)DSA8300采样示波器
• 欲购买或租赁Tektronix/DSA8300/泰克(Tektronix)DSA8300采样示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

产品描述

泰克 DSA8300 模块化采样示波器，主打超高速光电信号完整性检测，采用等效采样架构，适配数十 Gbps 乃至百 Gbps 高速通信器件验证。设备支持多类型光电测试模块自由搭配，覆盖电信号、光信号、TDR 阻抗检测多类需求，时基抖动控制水平优异，能够精准解析眼图、抖动、上升沿等细微信号特征。内置齐全的串行总线分析工具，兼容 PAM4、NRZ 等主流调制信号，配套各类行业一致性测试模板，一键完成标准化指标检测。设备接口，支持程控自动化测试，广泛应用于 800G 光模块、高速 PCB、芯片 SerDes、硅光器件研发实验室，可提供短期租赁、长期项目使用等灵活仪器租用方案。

主要特点

主机性能：支持最多 16 通道同步采集，采样率可达 300 GHz，内存深度最高 32 M；原生时基抖动 425 fs RMS，搭配 82A04B 模块可降至 100 fs RMS 以下，提供 120 余种自动测量功能。

80E04 TDR 模块：适配主机实现 10 ps 典型步进上升时间，支持 50 GHz 带宽 S 参数测量，阻抗分辨率出众，可精准检定 PCB 与电缆的阻抗不连续性。

80C07B 光模块：700 nm-1650 nm 波长适配，光学分辨率 < 20 nW（1 mW 全量程）；支持 155 Mb/s-10 Gb/s 速率时钟恢复，内置校准消光比测量功能。

80E09 电模块：带宽最高 60 GHz，20 GHz 时噪声仅 280 μV RMS；配备远程采样器贴近被测器件，减少信号劣化，支持带宽可调节以平衡性能与噪声。

信号分析能力：集成抖动 / 噪声 / BER 分析，可分离确定性与随机成分，支持 PAM4 信号眼图分析及 TDECQ 测量；内置 80 余种行业标准模板测试功能。

系统扩展性：主机含 6 个模块插槽，支持热插拔更换模块；兼容 IConnect 仿真软件，可实现 S 参数提取与串行链路仿真，适配 ITU/ANSI/IEEE 多标准测试。

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
