其它/BT 1525/误码仪

其它/BT 1525/误码仪
欲购买或租赁其它/BT 1525/误码仪？请在线咨询或拔打24小时电话：13715327187

详细资料：

组成部分及前面板界面：

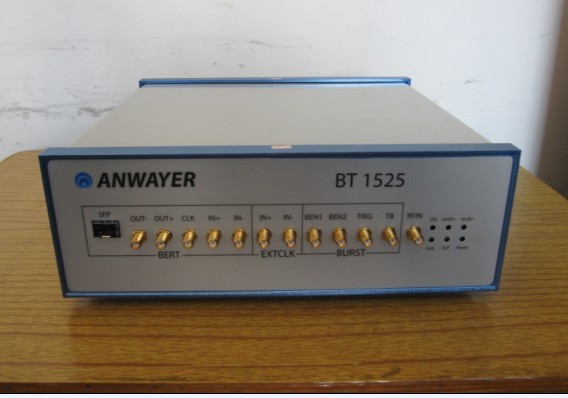

包含BERT、EXCLOCK、BURST、LED指示和RFIN等几部分；前面板界面见上图

功能特点：

支持2⁷-1，2²³-1，2³¹-1 PRBS 码型的产生和检查

支持SONET OC-3/12/48和1.244Gbps标准速率

可选用光输出/光输入，光输出/电输入，电输出/电输入方式

可插拔的SFP光接口可用于不同的通信标准

内建的时钟恢复和数据对齐功能

瞬时误码率和累计误码率统计

用户可设置的累计时间

用户设置的主要信息（码型，速率，接收方式，分频系数）可保存在BT1525误码仪内

支持125Mhz和155.52Mhz的外部差分时钟输入（内建125MHz或155.52Mhz参考时钟）

专为测量PON系统中ONU/ONT模块突发发射时间而优化的输出信号

为光模块生产测试而优化的RFIN端口有/无输入信号检测（某些客户专用）

为光模块接收灵敏度和APD偏压调节而优化的设计

提供集成的计算机图形界面接口实现BERT1525的功能选择和控制

较低的功耗和紧凑的尺寸，过流自动保护

操作简单，使用方便

应用领域：

SDH/SONET/ONU/OUT PON光收发模块研发和生产

SDH/SONET/ONU/OUT PON光器件/子系统研发和生产

SDH/SONET/ONU/OUT PON系统设备供应商来料质量检验和生产

SDH/SONET/ONU/OUT PON系统设备的安装和故障解决

支持速率及码型图案：

SONET OC-3/12/48

1.244Gbps标准速率

伪随机码2⁷-1，2²³-1，2³¹-1

应用接口

可插拔光接口：SFP

时钟输出：串行时钟（差分交流耦合，支持2.5Gbps及以下速率）

电口数据输入/输出：差分交流耦合

外部时钟输入：支持125MHz和155.52MHz外部LVPECL时钟交流耦合输入

突发发射使能信号（BEN）输出：两个同向LVTTL输出

突发时钟输出：差分交流耦合 (TRIG和TB互为反向输出)

其它接口：

外壳接地柱

110V或220V交流电源插座

RS232 DB9标准接口

USB 1.1口

产品指标：

参数	单位	最小	典型	最大
BERT部分
速率	MHz	155.52，622 .08，1244.16，2488.32
频率精度	ppm	-150		150
电口输出幅度（差分）	mV	400		1200
时钟输出幅度	mV	150		500
输入幅度（差分）	mV	100		1600
EXCLOCK部分
时钟输入幅度（差分）	mV	300		1600
BURST部分
BEN1/BEN2输出高	V	2.4
BEN1/BEN2输出低	V			0.8
TRIG/TB输出幅度	mV	500		1000
公共部分
接口		光口：SFP；电口：50欧SMA
电源输入范围（交流）^*	V	100		240
工作电流	A			0.5
工作温度	℃	0℃	25℃	40℃
USB接口		USB1.1
RS232接口		DB9标准接口
尺寸	mm	290X250X100
重量	kG	＜2

备注：

*110V或220V， 50～60Hz交流电

LED指示灯及含义

各LED指示灯意义见下表：

表1 误码议前面板状态提示灯说明

LINK	该灯闪烁表示误码仪和GUI软件正在通信中。
O/E	该灯亮表示误码议工作在电口接收状态，该灯熄灭表示误码议停止工作或工作在光口连接方式。
POWER	该灯亮表示误码议供电正常。
LOL	失锁指示灯，该灯亮表示接收部分出现失锁。
InstErr^①	该灯亮表示瞬时有误码出现
AccErr^①	该灯亮表示从发射和接收正确同步或从上次清除误码后到当前时间段内有误码出现

备注：

①：仅在发射和接收已经同步，即误码测量系统工作正常的情况下，InstErr和AccErr指示状态才有效。

典型光/电输出眼图(OC-48)
