Tektronix/80A03/销售、租赁 | Tektronix 80A03 TekConnect 双路探头接口采样模块

Tektronix/80A03/销售、租赁 | Tektronix 80A03 TekConnect 双路探头接口采样模块
欲购买或租赁Tektronix/80A03/销售、租赁 | Tektronix 80A03 TekConnect 双路探头接口采样模块？请在线咨询或拔打24小时电话：13715327187

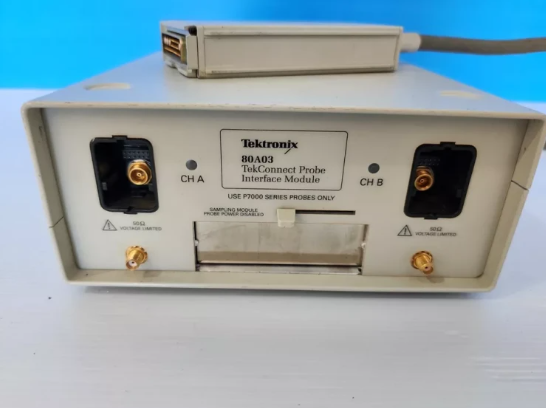

销售、租赁 | Tektronix 80A03 TekConnect 双路探头接口采样模块/Tektronix缩略图

详细资料：

产品简介

Tektronix 80A03 为 TekConnect 专用探头扩展接口模块，适配泰克 DSA8200、CSA8000/B、TDS8000/B 系列采样示波器主机，内置槽位可容纳 1 片 80E0X 系列电采样模块，面板搭载两路独立 TekConnect 探头输入口，可同时接入 P7000 系列高速有源差分探头，实现 PCB 贴片器件无引线高频信号探测。模块自带 1 米固定式延长线缆，可将采样通道外移至被测电路板附近，缩短探头走线、降低高频损耗；带宽 DC~12.5GHz，整机由示波器主机供电，无需外接电源，插入探头自动识别衰减系数、自动匹配测量量程，无需人工校准设置。支持半刚性射频线缆直连采样模块，可兼顾探头探测与同轴线缆直接测试两种模式，配套主机 SCPI 程控，用于高速串行总线、芯片信号完整性研发测试.

产品核心特点

双路 TekConnect 探头输入
同时支持两支 P7000 系列高速有源差分探头同步测量，多路高速差分信号并行采集，适配 PCIe、DDR、高速以太网多通道同步调试。
内置采样模块插槽，一体化集成
机身自带独立槽位装载 80E04/80E06 等电采样模块，一套设备整合采样通道 + 探头转接功能，无需额外转接配件。
1 米延长线缆，近距离探测 PCB
标配 1 米固定延长线，可把探头接口移出主机机柜，贴近狭小电路板、高低温箱内部被测件，避免长线高频衰减。
DC~12.5GHz 宽带射频特性
模块自身带宽 12.5GHz，系统带宽由配套 P7000 探头决定，覆盖主流 25G/28G/56G 高速串行信号测试频段。
探头自动识别，免手动参数设置
接入 TekConnect 探头后主机自动读取探头衰减、带宽参数，自动修正波形刻度，消除人工设置误差，测量流程简化。
