Agilent/86105D+选件UK6/销售、租赁 | Agilent 86105D 20/34GHz 光电一体采样示波器模块

Agilent/86105D+选件UK6/销售、租赁 | Agilent 86105D 20/34GHz 光电一体采样示波器模块
欲购买或租赁Agilent/86105D+选件UK6/销售、租赁 | Agilent 86105D 20/34GHz 光电一体采样示波器模块？请在线咨询或拔打24小时电话：13715327187

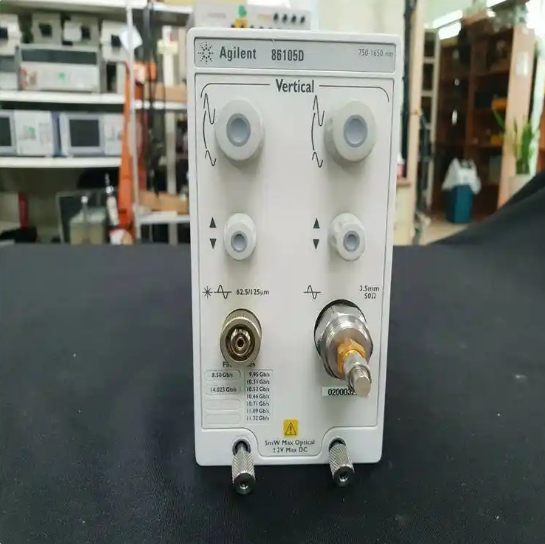

销售、租赁 | Agilent 86105D 20/34GHz 光电一体采样示波器模块/Agilent缩略图

详细资料：

产品简介

Agilent 86105D 是适配 86100C DCA-J、86100D DCA-X 采样示波器主机的单槽插拔式光电一体化测试模块，是 10G/28G 高速光收发器主流测试配件。集成光接收通道 + 电采样通道二合一设计，光通道标配 20GHz 带宽，选配 281 选件升级至 34GHz；电通道基础 35GHz，最高可拓展至 50GHz。光电通道独立输入，光口兼容 750~1650nm 单模 / 多模光纤，覆盖 850/1310/1550nm 全通信波段；内置多档行业标准合规滤波参考接收机，原生支持 8.5G~14.025G 光纤通道、10G 以太网、OC-192，选配 281 后新增 25.78G/28.05G 高速信号测试能力。模块低噪声光接收单元，最小可测光功率 - 12dBm，自动完成眼图、消光比、抖动、TDECQ、上升下降时间等光发射机合规指标采集；电通道搭配 3.5mm/2.4mm 射频接口，可直接探测高速驱动电信号。依托 DCA 主机 SCPI 程控，可搭建光模块高低温自动化 ATE 产线.

产品核心特点

光电双通道一体化集成

单模块同时具备光接收、电采样两路独立通道，一套设备同步测试光发射波形与驱动电信号，无需搭配两块模块，节省主机槽位。

可升级宽带宽光通道

标准 20GHz 无滤波光带宽，加装 Option281 升级至 34GHz，完整覆盖 10G、25G、28G NRZ 高速光信号测试，适配早期 10G 模块与中速数据中心光器件研发。

750~1650nm 宽波长兼容

支持多模 62.5/125μm、单模 9/125μm 光纤，短波长 850nm 多模、长波长 1310/1550nm 单模全覆盖，适配 AOC、短距 / 长距光收发组件。

内置标准参考接收机与合规滤波

自带多档行业标准滤波片，一键切换合规测试模式，自动输出眼图模板、抖动分解、消光比等认证报告，满足以太网、光纤通道行业规范测试。

超低噪声高灵敏光探测

10G 带宽光噪声仅 5μWrms，接收灵敏度低至 - 12dBm，微弱光信号畸变、微小抖动均可精准捕捉，测量波形保真度高。
