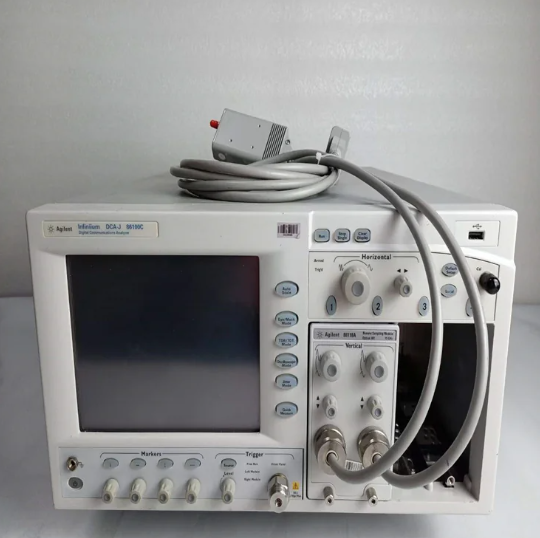

销售、租赁 | Agilent 86100C DCA-J 模块化光宽带宽采样示波器高速眼图仪/Agilent缩略图

详细资料：

产品简介

Agilent 86100C（DCA-J）是安捷伦经典模块化高速光电采样示波器主机，行业俗称光眼图仪，是 10G/25G 光通信器件主流测试平台。主机配备双模块插槽，最多可搭载 2 块光电 / 电采样模块，拓展 4 路独立光 / 电测量通道，整机本底固有抖动低至 90fs，适配 50MHz~80GHz 高速信号采集。一机集成采样示波器、数字通信眼图分析仪、高精度抖动分析仪、TDR 时域阻抗分析仪四大功能，搭配 86105D 光电模块、80E 系列电模块、83496B 时钟恢复模块即可完成光发射机合规测试。搭载 Windows XP 开放式操作系统，内置全套以太网、光纤通道行业标准测试模板，一键自动完成眼图模板、消光比、TDECQ、抖动分解、RIN 噪声等指标测算；支持 PatternLock 码型锁定触发、可调环路带宽时钟恢复，标配 GPIB、USB、LAN 程控接口，完整兼容 SCPI 指令，可联动码型发生器、高低温箱搭建自动化 ATE 产线

产品核心特点

四合一多功能一体化测试主机

同时具备宽带采样示波器、DCA 数字通信眼图仪、抖动分解分析仪、TDR/TDT 阻抗 S 参数测试仪，单台主机覆盖光、电信号完整性全场景测试，减少多仪器搭建成本。

超低本底抖动，测量精度行业领先

整机固有残余抖动＜90fs，微弱随机抖动、码间干扰均可精准分离，满足 10G/25G 高速光模块严苛一致性认证标准，测量数据重复性优异。

双槽模块化拓展，兼容全系列老款模块

双插槽可同时装载两块光电 / 电采样模块，支持 4 通道同步并行测试；向下兼容 86100A/B、83480A、54750 全系采样模块，原有配件可直接复用，升级成本低。

PatternLock 码型锁定 + 高带宽时钟恢复

选配 001 选件触发带宽达 13GHz，搭配 83496B 时钟恢复模块，支持可调环路带宽，快速锁定 NRZ 高速数据流，稳定抓取长码型眼图波形。

全套专业信号分析软件选件

搭载增强抖动分析、TDECQ 幅度分析、S 参数阻抗测量、波形分析套件，自动拆分 TJ/RJ/DJ/PJ/DDJ 各类抖动分量，自动生成行业合规测试报告。
