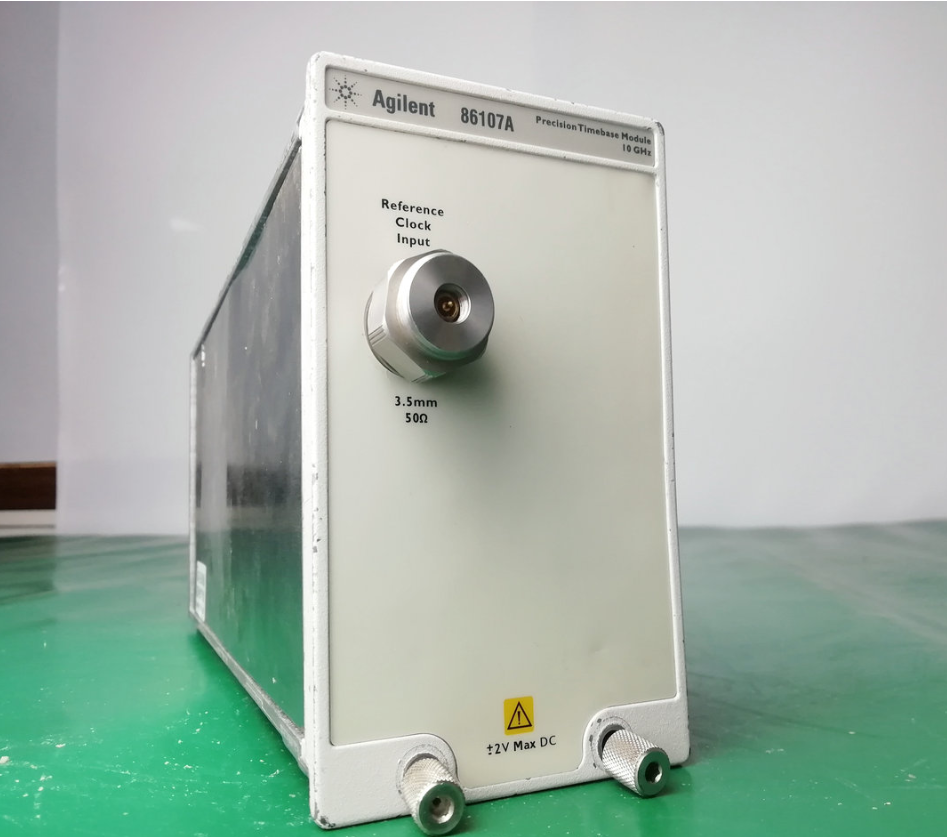

Agilent/86107A/安捷伦 86107A 精密时基参考模块
详细资料:
产品描述:
安捷伦 86107A 是宽带取样示波器的精密时基参考模块,基于先进电子测量技术,专为高速信号高精度测量设计。它可与 86100A/B/C Infiniium DCA/DCA-J 主机兼容,单个单元即可提供强大时基参考功能。
该模块能对 10Gb/s 以上电信号、20Gb/s 以上光信号做精确抖动分析,可查看 0.2-1.5Vpp 特征电平的输入信号,触发范围 2-48GHz(依选件而定)。电输入接口默认 3.5 毫米阳头,频率>25GHz 时可选 2.4 毫米阳头;支持同步时钟信号,适配方波至正弦波等多种信号形状。
产品特点:
超低抖动性能:抖动较前代降低近一个数量级,频率>4GHz 时<200fs RMS,频率<4GHz 时<280fs RMS,保障测量稳定准确。
高时基分辨率:从 10ps / 分度提升至 2ps / 分度,时基抖动和线性度提高 5 倍以上,可精准呈现 40Gb/s 波形。
宽触发频率范围:触发范围 2-48GHz(依选件而定),适配高低频信号触发,拓展应用场景。
多样化电输入接口:标配 3.5 毫米阳头接口,频率>25GHz 可选 2.4 毫米阳头,提升设备连接灵活性与兼容性。
仪器保证:我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。 |
|
|||||||||||||||||
|
