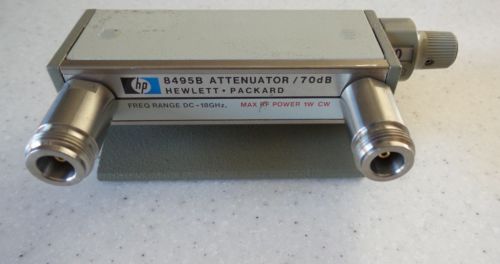

HP-8495B步进衰减器的详细介绍

HP-8495B/HP-8494A/HP-8496A步进衰减器

手动步进衰减器

在dc~4 GHz、dc~18 GHz和dc~26.5 GHz三个频率范围提供快速、精确的信号电平控制。它们的特点是在多种频率、衰减和连接器选件的情况下都具有优良的重复性和可靠性。

    衰减重复性规定为每部分5百万次周期小于0.03 dB(18~26.5 GHz为0.05dB)。这就保证用在自动测试系统中时有小的测量不确定度和高的置信度。机电步进衰减器具有高性能测试和测量设备所要求的小驻波比、低插入损耗和高精度。

精密电镀片簧接触将衰减单元(兰宝石和氧化铝衬底上的小型氮化钽薄膜T型衰减器)从信号路径中移出。独特的过程控制和材料选择保证有无与伦比的寿命和接触重复性。

特点

HP-8495A步进衰减器

频率4GHz

步进10db

范围0-70db Frequency

Range: dc to 4GHz

AttenuationRange: 0 to 70 dB, 10 dB steps Insertion Loss at 0

dB: 0.4 dB +0.07 dB/GHz

Maximum SWR:1.35

Repeatability Life: 0.03 dB maximum

可编程衰减器HP-8496A

频率4GHz

步进10db

范围0-110db Frequency

Range: dc to 4GHz

AttenuationRange: 0 to 110 dB, 10 dB steps Insertion Loss at 0

dB: 0.4 dB +0.07 dB/GHz

Maximum SWR:1.35

RepeatabilityLife: 0.03 dB maximum

可编程衰减器HP-8494A

频率4GHz

步进1db

范围0-11db Frequency

Range: dc to 4GHz

AttenuationRange: 0 to 11dB, 1 dB steps Insertion Loss at 0

dB: 0.4 dB +0.07 dB/GHz

Maximum SWR:1.35

RepeatabilityLife: 0.03 dB maximum
