• Data Rate Range: 620 Mb/s to 13.5 Gb/s

General

• Data Range: 620 Mb/s to 13.5 Gb/s
• Differential and single-ended inputs or outputs
• Generate and analyze pseudo random word sequences (PRWS), standard PRBS up to 2??-1 and memory based patterns up to 64 Mb

Generator module

• Output amplitude/resolution 0.1Vpp - 1.8Vpp /5mV
• Transition Times (20%-80%): <20ps
• Jitter: < 9ps pp typ
• Jitter Modulation bandwidth DC to 1GHz of delay line

Analyzer module

• Minimum detectable pulse width: 25ps typ.
• Phase Margin: 1 UI - 12ps typ.
• Input sensitivity: 50mVpp typ @10Gb/s PRBS 2??-1 and BER 10??
• Clock Data Recovery Ranges: 1.058 - 1.6 GHz, 2.45-3.2 GHz and 4.8-6.4 GHz

敘述

Agilent ParBERT 13.5Gb/s模組是測試半導體及通訊產業的各種技術與應用的高速通訊埠、元件、晶片和模組的理想解決方案。

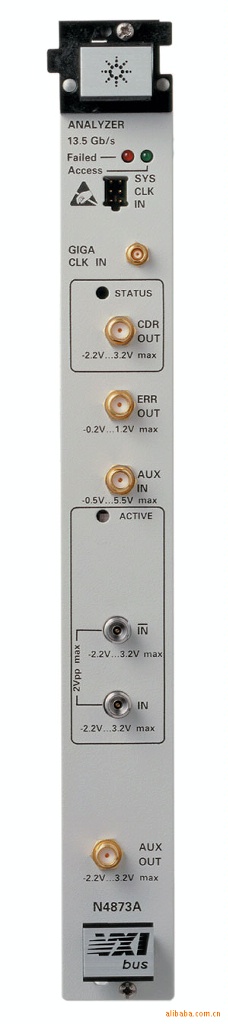

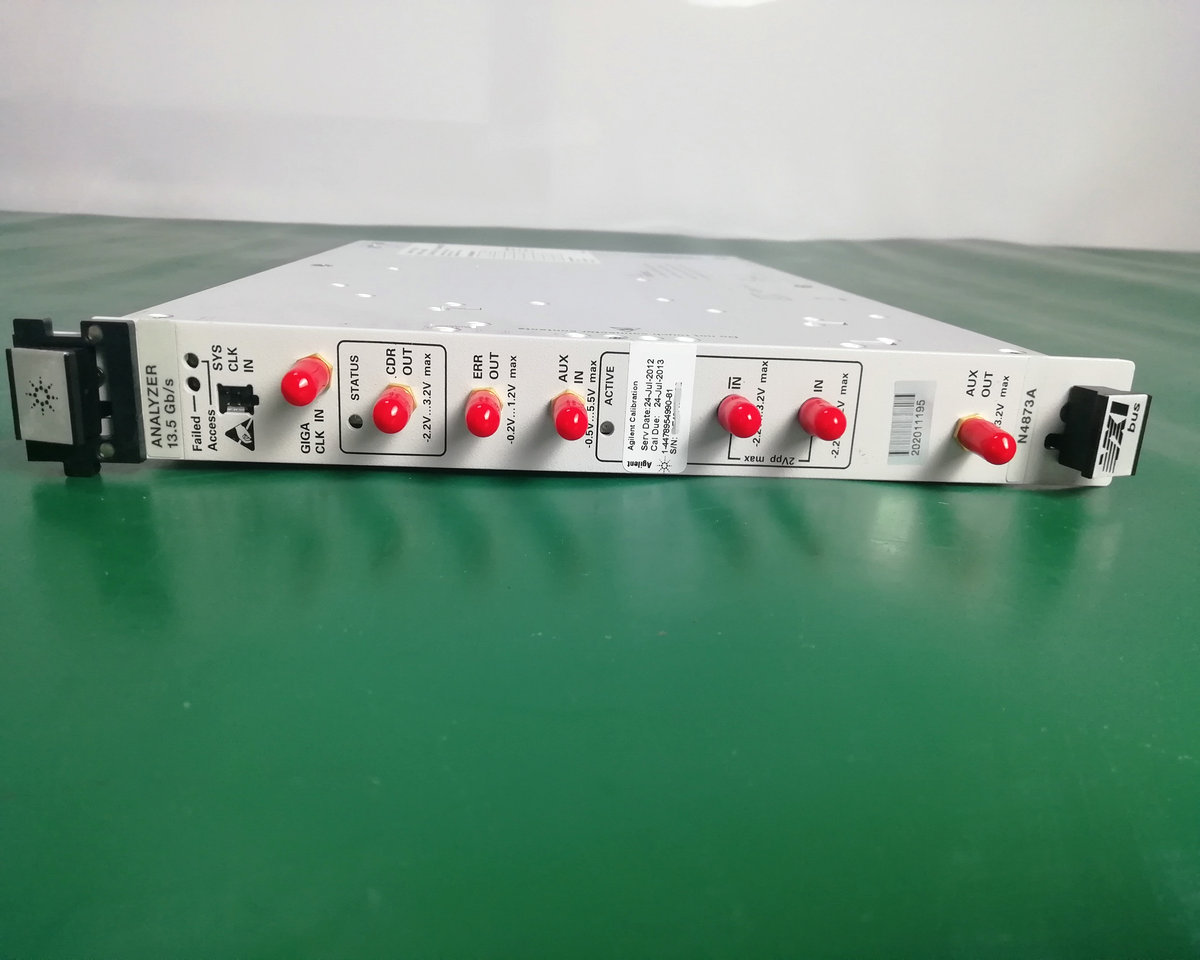

Agilent N4872A 13.5 Gb/s產生器模組和N4873A 13.5 Gb/s分析儀模組均為一個VXI插槽寬，並需要E4809A中央時脈模組。ParBERT 13.5 Gb/s模組能以500 Mb/s到13.5 Gb/s的資料速率，來產生及分析差動式或單端式信號。

ParBERT 13.5 Gb/s模組使Agilent ParBERT 81250成為下列應用的理想解決方案：

10-Gigabit Ethernet（10.3 Gb/s和9.953 Gb/s）

10-Gigabit Fiber Channel（10.51875 Gb/s）

以6.25 - 6.4 Gb/s的速度來執行運算與資料散佈（標準包括：Infiniband、Serial ATA、PCI-Express、Firewire、Rapid I/O、背板、記憶體匯流排）。

OC-768/STM-256（4x10.8 Gb/s）

OC-192/STM-64（1x10.8 Gb/s和16x675 Mb/s）

能同時處理製造中的多個串列OC-192裝置。
