详细资料：

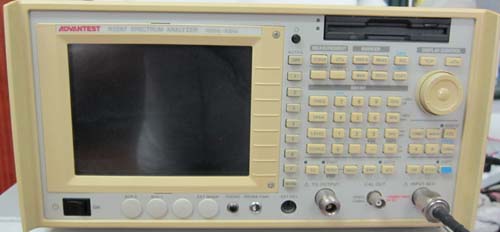

Advantest/爱德万 R3267

·高频率宽带测量：

　频率范围：10OHz～8GHz

　分辩率带宽：1OHz～10MHz

　频宽精度：±1%或以下(对全频宽)

·高动态范围测量：

　动态范围：-154dBc/Hz(2GHz宽度)

70dB以上(5MHz偏移)

　　　　　　适用于W-CDMA测量

　频谱纯度：-113dBc/Hz(1OkHz偏移)

　输入衰减：75dB 5dB步进

1dB增益压缩点：OdBm

2信号3阶交调：-80dBc以下

·高速测量

　数据追踪：提高20踪/秒

1μs零频宽扫描

·为数字调制测量准备的模板功能

R3267频谱分析仪的分辨率带宽为1OHz～10MHz，频率范围在10OHz～8GHz/26.5GHz频宽精度为±1%，在2GHz带宽时，可达到-154dBc/Hz的宽动态范围，仪器内装载了为适应下一代移动通信标准的宽带、高品质要求的分析功能软件，特别是在W-CDMA的ACP测试中，可达到70dB的动态范围。并具备了从第二代向第三代的各种通信系统的数字解调选件功能。R3267可用于各种通信系统的器件组件以及通信系统的研究、开发、生产线的测量。

规格

频率范围：10OHz～8GHz

频率读取精度：±(频率读数×频率准精度+带宽×带宽　精度+0.15×RBW+1OHz）

频率基准精度：±3×10^-8/日　±1×10^-7/年

频率纯度：(dBc/Hz)

频带偏　　　　移
1kHz 10kHz 100kHz 1MHz
100Hz～1GHz -100 -113 -118 -135
1～2.6GHz -100 -110 -118 -135
2.6～7.5GHz -98 -108 -112 -135
7.4～15.4GHz -98 -102 -106 -129
15.2～26.5GHz -83 -96 -100 -123

频宽：

　　范围：200Hz～8GHz，零频宽

　　精度：±1%

RBW：10Hz～3MHz，5MHz，10MHz

VBW：1Hz～3MHz，5MHz，10MHz

频率扫描：零频　1μs～100Os

Span＞0Hz2Oms～100OS

　　精度：±3%

振幅范围

测量范围：+30dBm至平均噪声电平

参考电平：

　　对数：一140～+6OdBm(0.1dB步进)

　　线性：22．4nV～223V

输入衰减器：O～75dB(5dB步进R3267)

动态范围

平均噪声电平

频率
平均噪声电平
1kHz -90dBm
10kHz -100dBm
100kHz -101dBm
1MHz -125dBm
10MHz～3.5GHz -{130-f(GHz)}dBm
1.6GHz～8GHz -125dBm(R3267)
3.5GHz～7.5GHz -125dBm
7.5GHz～15.4GHz -122dBm
15.4GHz～22.0GHz -120dBm
22.0GHz～26.5GHz -117dBm

1dB增益压缩：

R3267 10～10MHz
10MHz～8GHz -3dBm

振幅精度

频率响应

频率范围带内平垣度
10MHz～3.5GHz ±1.5dB
50MHz～2.6GHz ±1.0dB
1.6～3.5GHz ±1.5dB
3.5～7.0GHz ±3.5dB
6.9～8GHz ±4.0dB

IF增益误差

0～-50dBm ±0.5dB
0～-80dBm ±0.7dB

刻度显示精度

对数0～-90dB ±0.2dB/1dB
线性±5%的参考电平

输入衰减开关误差

100Hz～8GHz ±1.1dB/5dB步进(R3267)
100Hz～12.4GHz
12.4～18GHz
18～26.5GHz ±1.1dB/10dB步进(R3273)
±1.3dB/10dB步进
±1.8dB/10dB步进

RBW开关误差

RBW误差
10Hz～5MHz＜±0.3dB
30Hz＜±1.0dB

一般标准

温度：0～50℃

功率：

电平100～120V，200V～240V
功率300VA
频率50/60Hz

质量：18kg以下

尺寸：350(W)×177(H)×420(D)mm

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
