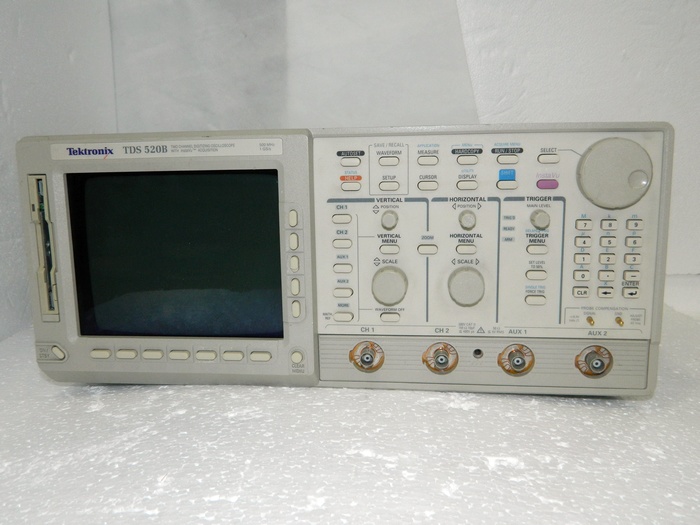

Tektronix/TDS 520B /美国泰克TDS 520B 数字示波器

• Tektronix/TDS 520B /美国泰克TDS 520B 数字示波器
• 欲购买或租赁Tektronix/TDS 520B /美国泰克TDS 520B 数字示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

产品简介：
Performance Characteristics of the TDS520B性能特征TDS520B




Form Factor外形尺寸
Benchtop台式

Bandwidth带宽
500 MHz 500兆赫

Number of Channels通道数量
2 ch 2通道

Simultaneous Channels同步信道
2 ch 2通道

Simultaneous Maximum Sampling Rate/ch同时最大采样率/通道
500 MSa/s 500生活津贴/秒

One ch.一个通道。 only max.只有最大。 sampling rate采样率
1 GSa/s 1 GSa / s的

Max.最大。 Record Length记录长度
50000 pt/sec 50000角/秒

Min.最小。 Vertical Sensitivity垂直灵敏度
1 mV/div 1 mV / div时

Maximum Vertical Sensitivity最大垂直灵敏度
10 V/div 10伏/分区

Channel to Channel Delay通道间延迟
50 ps 50 ps的

Rise time上升时间
700 ps 700 ps的

Number of Bits数位
8 bits 8位

Input Impedance输入阻抗
1 MOhm 1欧姆

Input Impedance (alternate)输入阻抗（候补）
50 Ohm 50欧姆

Input Coupling输入耦合
AC,DC,GND交流，直流，GND

Maximum Input Voltage最大输入电压
400 Vrms 400 Vrms的

Main time base - lowest主时基-最低
500 ps/div 500个PS /分区

Main time base - highest主时基-最高
10 s/div 10秒/格

Timebase accuracy时基精度
.0025 % 0.0025％

Trigger Source触发源
External,Internal外部，内部

Trigger Modes触发模式
Auto,Edge,Logic,Normal,Pulse,Single汽车，边缘，逻辑，普通，脉冲，单

Minimum Trigger Holdoff最小触发隔离场隔离
16 ns 16纳秒

Minimum Glitch Trigger最小毛刺触发
1 ns 1毫微秒

Display Type显示器类型
Color CRT彩色显像管

Display Size屏幕尺寸
17.78 cm一十七点七八厘米

Display modes显示模式
Dot,Persistence,Vector点，持久性，矢量

Display Update Rate显示更新率
150 wv/sec 150西弗吉尼亚州/秒

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
