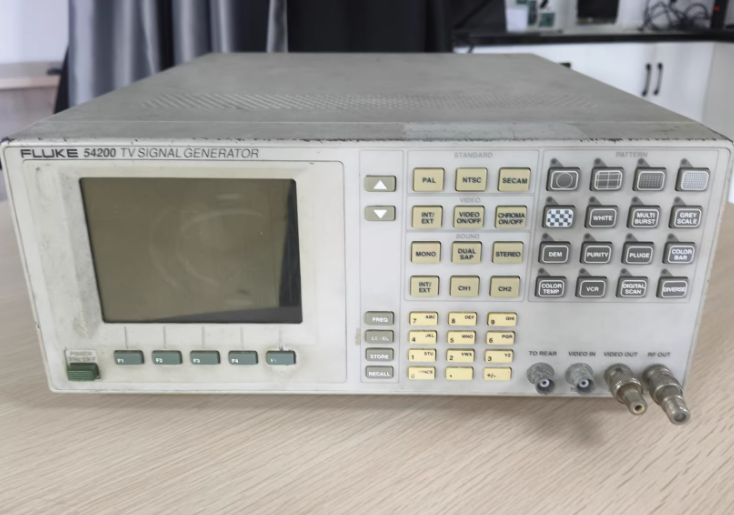

FLUKE/54200/FLUKE 54200M02电视信号发生器
- FLUKE/54200/FLUKE 54200M02电视信号发生器
- 欲购买或租赁FLUKE/54200/FLUKE 54200M02电视信号发生器？请在线咨询或拔打24小时电话：13715327187
详细资料：
FLUKE 54200M02电视信号发生器|彩色信号源|福禄克54200M02|视频信号发生器|福禄克
品牌: 美国福禄克(FLUKE) 用于电视、录像机和视频监控器测试的最新水平的发生器
福禄克的电视测试工具为当今电视和视频测试信号提供了各种选择。这些代表最新技术水平的发生器支持PAL、NTSC和SECAM模拟视频标准的电视、录像机和视频的监控器的测试。 各种简便易用的设备可用于测试电视、录像机、设置顶置盒和其它视频设备。可以测试各种视频标准的设备，具有可用于高精度信号的各种选择。 两种信号可供选择 测试视频电路的Fluke 54100视频信号发生器；而Fluke 54200电视信号发生器还另外提供了音频测试信号和高稳定射频输出，非常适合于电视、录像机和其它相关设备的完整测试。两款信号均提供单制式或多制式（PAL、NTSC、SECAM）的电视信号、图文功能，并且可选信号输出。 覆盖所有应用 Fluke 54000系列发生器提供的数字合成测试信号符合CCIR、EBU、FCC、ITU和EIA推荐的模拟电视标准。功能丰富，可提供稳定、纯净的高质量信号等特点使其成为测试电视接收机、录像机、监视系统和顶置盒，以及检测这些产品中所使用的子模块或器件的理想选择。 产品特性 单或多种标准 Fluke 54000系列电视和视频信号发生器有PAL、NTSC和 SECAM三种电视标准可供选择，您可选择任何组合方式形成单，双或三标准型号，会自动选择相应的子标准（系统B、D、G、I、K、K1、L、M、N)。 扩展的图文测试能力 除视频外，Fluke 54000系列还提供各种图文信号：标准图文(TOP、FLOF、 VPT)、法国图文(Antiope)、宽屏信号(WSS)、节目传送控制(PDC)、视频节目服务(VPS)、隐藏式字幕(Closed Caption)。 伴音选择（仅限Fluke 54200） 除标准单声道音频信号外，Fluke542000还支持模拟立体声(BG、A2和Mk）、数字立体声（丽音）。包括BTSC音频通道可测试多通道电视伴音（MTS）和第二音频节目（SAP）。 稳定的射频输出（仅限Fluke 54200） Fluke542000的射频输出覆盖了32到900MHz的全部射频范围。输出频率能够直接以50KHz的分辨率进行设置。为使设置更迅速和精确，能够以mV或dBµV为单位直接输入幅度值，在全部带宽内最大输出均可达100mV。在一些应用场合，当需要精确的亮度和色度同步时，群延迟预校正(Group delay pre-correction)，或称为群延迟滤波(Group delay filter)功能可胜任测试工作。 技术指标
| 概述 |
| 视频标准 |
| PAL、NTSC、SECAM，宽高比为4:3 和 16:9，符合 CCIR、EBU、FCC、ITU和EIA 模拟电视标准的建议 | |
| 音频系统 (仅限PM52000) |
|
| 数据服务 |
|
| 视频和射频输出 |
| CVBS 视频 |
| 电压 (Vpp 至 75 Ω): |
1V (标称设置) |
| 设置范围： |
0 至 1.5V |
| 设置容差： |
10 mV 或 5%，取较大值 |
| 5 mV 或 2%，取较大值，在参考温度下 |
| 步长： |
1%，10 mV ，对于内部视频 |
| 分辨率： |
10 mV |
| 阻抗： |
75Ω |
| 极性： |
正/负，可选 |
| 耦合： |
直流耦合 |
| 亮度/湿度时差： |
≤40 ns |
| 连接器： |
VIDEO输出：前面板BNC；EURO AV 输出：后面板EURO AV 连接器 |
| 最大外部电压： |
±9V | |
| 复合视频信号同步、行同步和场同步 |
| 电压 (Vpp 至 75 W): |
2V |
| 容差： |
0.3V |
| 阻抗： |
75Ω |
| 极性： |
负 |
| 耦合： |
直流耦合 |
| 连接器： |
SYNC 输出; COMP、LINE、Field：BNC 在设备的后面板 |
| 最大外部电压： |
±4V | |
| EURO AV 控制电压 |
| 宽高比： |
Pin 8：自动或关闭 |
| 关闭： |
0V 至 +2V |
| 4:3宽高比 |
+9.5V 至 +12V |
| 16:9宽高比 |
+4.5V 至 +7V |
| 阻抗： |
850Ω |
| 快速消隐：: |
Pin 16,自动或关闭 |
| RGB 打开: |
+1V 至 +3V |
| RGB 关闭： |
0V 至 +0.4V |
| 阻抗： |
75Ω |
| 最大外部电压： |
±9V | |
| 陆地射频载波(仅限54200) |
| 频率： |
32 至 900 MHz |
| 容差： |
10 kHz |
| 分辨率： |
50 kHz |
| 频谱纯度： |
谐波、互调产物和副波 |
| -60 dBc，实际电视频道内 |
| -30 dBc，实际电视频道之外 |
| 电压 (Vrms 至 75W): |
100 mV，高频范围 |
| 10 mV，低频范围 |
| 衰减： |
0 至 80 dB，高频范围 |
| 0 至 60 dB，低频范围 |
| 读数： |
mV, dBμV |
| 分辨率： |
0.01 mV，电平≤ 10 mV时 |
| 0.1 mV，电平> 10 mV时 |
| 1 dB，dBμV 指示 |
| 容差： |
3 dB |
| 平坦度： |
≤±2 dB，32 MHz 至 900 MHz全范围 |
| 阻抗： |
75Ω |
| 调制： |
内部、外部 |
| 连接器 |
RF 输出：后面板的BNC |
| 最大外部电压： |
±7V | |
| 视频调制 |
|
| 极性 |
| 除 L 之外的所有制式： |
负 |
| SECAM L: |
正 | |
| 射频同步电平 |
| 残留载波低： |
除 L 之外的所有电视制式：100% |
| SECAM L: 10% |
| 残留载波高： |
除 L 之外的所有电视制式：100% |
| SECAM L: 20%** | |
| RF 100% 白色电平： |
| 残留载波低： |
除 L 之外的所有电视制式：10%* |
| SECAM L: 100% |
| 残留载波高： |
除 L 之外的所有电视制式：20% |
| SECAM L: 100% | |
| 群延迟预校正 |
| 参考： |
CCIR Rep. 624-4, 1990 |
| 类型： |
2 种不同类型或关闭，各自电视系统自动切换 | |
| 特性 |
| B, G, N: |
精密匹配 CCIR B, G ( A类) |
| PAL M, NTSC M: |
精密匹配 CCIR M/PAL, M/NTSC | | * 不适用于NICAM 音频 **不适用于 NICAM 音频
| 视频和射频输出： |
| 视频输入： |
| 电压 (Vpp)： |
1V (标称值) |
| 设置范围： |
100% 固定值，视频调制 |
| 0 至 150%，视频输出 |
| 设置容差： |
10 mV 或 5%，取较大值 |
| 5 mV 或 2%，取较大值，在参考温度下 |
| 步长： |
1% |
| 有层理的直流成份： |
-2V 至 +2V |
| 最大电压(Vpp + dc): |
-5V 至 +5V |
| 阻抗： |
75Ω |
| 极性： |
正 |
| 耦合： |
直流耦合 |
| 连接器： |
VIDEO 输入: 前端BNC；EURO AV 输入: 后面板的EURO AV 连接器 | |
| 视频同步 |
| 参考： |
CCIR Rep. 624-4, 1990 |
| ANSI/SMPTE 170M-1994 |
| 制式： |
625 线 (50 Hz) |
| 525 线 (59.94 Hz) |
| 行频： |
15.625 kHz，625 线制式 |
| 15.734265 kHz，525 线制式 |
| 容差： |
3 ppm，+5 至 +45° C时 |
| 1 ppm，参考温度下 |
| 老化 |
≤2 ppm /年 |
| 电平： |
43%，625 线制式 |
| 40 IRE，525 线制式 |
| 容差： |
3% ，625 线制式 |
| 3 IRE，525 线制式 | |
| 亮度 |
| 参考： |
CCIR Rep. 624-4, 1990 |
| ANSI/SMPTE 170M-1994 |
| 效应电平： |
0% (0 IRE) |
| 黑电平 |
0%，625 线制式 |
| +7.5 IRE，525 线制式 |
| 白电平： |
100% (100 IRE) |
| 容差： |
2%，625 线制式，参考温度下 |
| 2 IRE，525 线制式，参考温度下 | |
| 色度 |
| gobble |
| 参考： |
CCIR Rep. 624-4, 1990 |
| ANSI/SMPTE 170M-1994 |
| 制式： |
PAL B/D/G/I/K/M/N |
| NTSC M |
| NTSC，4.433619 MHz 的副载波频率 |
| SECAM B/D/G/K/K1/L |
| 载频： |
4.433619 MHz，PAL B/D/G/I/K 和 NTSC 4.43 |
| 3.575611 MHz，PAL M |
| 3.582056 MHz，PAL N |
| 3.579545 MHz，NTSC M |
| 4.406250 MHz 和 4.250000 MHz，SECAM |
| 容差： |
3 ppm，+5 至 +45° C时 |
| 1 ppm，参考温度下 |
| 老化： |
≤ 2 ppm per year |
| 相位容差 (PAL/NTSC)： |
2°, 1°，参考温度下 |
| 频偏(SECAM) |
| DfOB (75% 蓝色): |
+230 kHz |
| 容差：4 kHz |
| DfOB (75% 红色): |
-280 kHz |
| 容差：5 kHz |
| 电平： |
100% (标称设置) |
| 容差： |
5% (PAL/NTSC) |
| 10% (SECAM) |
| 2% (PAL/NTSC)，参考温度下标称设置 |
| 设置范围： |
0% to 150% |
| 设置容差： |
1个步长，或5%，取较大值 |
| 分辨率： | |
| 图样 |
| 参考 |
| ITU Rec. 471-1/1994 和 |
| SMPTE EG27-1994 ，彩条 |
| SMPTE EG1-1990，SMPTE 彩条 |
| CCIR Rec. 473-5, 1990 和 |
| CCIR Rec. R26-1981，IRS 17 |
| CCIR Rec. 473-5, 1990，多脉冲群 |
| CCIR Rep. 1221，PLUGE | |
| 宽高比 |
|
| 圆 |
|
| 中心十字 |
|
| 白色 |
| 0, 5, 10 到 100% (步长为5% )，625 线制式 |
| 7.5, 15 到 100 IRE (5 IRE 步长)，525 线制式 | |
| 纯色 |
| 红、绿、蓝、青、品红、黄、白、黑 (100/0/75/0，625 线制式；100/7.5/75/7.5，525 线制式) | |
| 点 |
| 17x13 点，4:3模式； |
| 23x13 点，16:9 模式 |
|
|
| 交叉阴影线 |
| 18x14 线，4:3 模式； |
| 24x14 线，16:9 模式 |
| 有中心指示，可选择''top-left'' 指示和色度 | |
| 方格图案 |
| 12x9 个方格，4:3 模式 |
| 16x9 方格，16:9 模式 | |
| PLUGE |
| -1.6, 0, +1.6, 100%，625 线制式 |
| 4.8, 7.5, 10.7, 100 IRE，525 线制式 | |
| 灰度 |
|
| VCR |
|
| 多脉冲群 |
| 0.5, 1.0, 2.0, 4.0, 4.8, 5.8 MHz ，625 线制式 |
| 0.5, 1.0, 2.0, 3.0, 3.58, 4.2 MHz，525 线制式，具有时间间隔 | |
| 数字扫描 |
| ADC 检查 (2 类)，包括线性斜波亮度信号 |
| 移动滑块 |
| 逐行扫描检查 (3 类) | |
| 彩条 |
| 625 线制式 |
75/0/75/0, |
| 100/0/75/0, |
| 75/0/100/25, |
| 100/0/100/25 |
| 525 线制式 |
75/7.5/75/7.5 |
| SMPTE 彩条 |
100/7.5/75/7.5 |
| 水平彩条 |
(75/0/75/0，625 线制式；75/7.5/75/7.5，525 线制式) | |
| DEM |
|
| 色温 |
|
| Diverse |
| * |
EHT 测试 |
| (参考矩形，具有可切换的 白色/黑色窗口) |
| * |
Full field ''IRS 17'', (在 625 线制式中，参考线 17 可以被单独选择) |
| * |
sin x/x 图样，用于带宽测试 | |
| 图样组合 |
| * |
圆周和其它任意图样(逐行扫描3例外) 或图样组合 |
| * |
中心十字/交叉阴影/点/纯色 |
| * |
灰度色标 /白色/ 多脉冲群/ 彩条 | |
| 音频输出 (仅限54200 型) |
| 音频载波 |
| 电压 (Vpp 至 50W): |
142 mV for mono carrier and system B, G |
| 200 mV，单声道载波和制式 D、I、K、K1、L、M N；63.2 mV，立体声和 NICAMB, G, D, I, K 载波 (音频载波 2) |
| 28.3 mV，NICAM L 载波(音频载波 2) |
| 设置范围： |
单声道载波(取决于音频载波 1 电平的设置)： |
| 112.5 mV 至 356 mV，在-15 dBc 至 -5 dBc 音频载波电平处 |
| 分辨率： |
1 dB |
| 设置范围： |
| 立体声和NICAM 载波： |
63.2 mV，在 -20 dBc 音频载波电平处 |
| 分辨率： |
1 dB |
| 设置范围： |
| 立体声和 NICAM 载波： |
63.2 mV，在-20 dBc 音频载波电平处 |
| 35.6 mV，在-25 dBc 音频载波电平处 |
| 28.3 mV，在-27 dBc 音频载波电平处 |
| 容差： |
±2 dB |
| 阻抗： |
50Ω |
| 连接器： |
SOUND IF 输出：后面板的BNC | |
| 音频 和 Euro AV： |
| 电压 (Vrms in open circuit): |
500 mV, 278 mV ，2 kHz intern，NICAM 模式 |
| 容差： |
| 阻抗： |
600Ω |
| 连接器： |
AUDIO 输出：后面板的Cinch；EURO AV 输出：后面板的EURO AV 连接器 | |
| BTSC MPX 和 FM 立体声导频 |
| 阻抗： |
600Ω |
| 连接器： |
MTS/PILOT 输出：后面板的BNC |
| 电压 (Vrms，开路)： |
标称值 |
| BTSC 模式： |
BTSC 基带信号 |
| 主通道： |
500 mV，13.5 kHz 频偏，75μs 预加重 |
| 导频载波： |
185 mV，相当于音频载波的 ±5 kHz频偏 |
| SAP 载波： |
555 mV，相当于音频载波的 ±15 kHz 频偏 |
| 容差： |
| 音频系统的立体声/双声道模式： |
德国，A2 |
| 导频信号： |
90 mV |
| 容差： |
| 音频系统的立体声/双声道模式： |
Mk |
| 导频信号： |
180 mV | |
| NICAM 数据和 NICAM 时钟 |
| 屏率： |
728 kHz |
| 容差： |
3 ppm， +5 至 +45o C下 |
| 1 ppm，参考温度下 |
| 老化： |
≤ 2 ppm per year |
| 电压 (Vpp 至 50Ω): |
1V |
| 容差： |
| 阻抗： |
50Ω |
| 连接器： |
NICAM OUT DATA：后面板的BNC |
| NICAM OUT CLOCK：后面板的 BNC | |
| 音频输入： |
| Audio、Euro AV 和 MTS 复用器 |
| 电压 (Vrms)： |
500 mV (标称值) |
| 调制带宽： |
40 Hz 至 15 kHz |
| 阻抗： |
0.1 MΩ |
| 连接器： |
AUDIO 输入：后面板的Cinch |
| EURO AV 输入：后面板的EURO AV 连接器 |
| MTS 输入：后面板的BNC |
| 最大外部电压： | |
| 单声道音频： |
| 音频载波： |
| 频率： |
4.5 MHz，M、N制式 |
| 5.5 MHz，B、G制式 |
| 6.0 MHz，I制式 |
| 6.5 MHz，D、K、K1、L制式 |
| 容差： |
3 ppm，+5 至 +45° C下 |
| 1 ppm，参考温度下 |
| 老化： |
≤2 ppm/年 |
| 电平： |
-13 dBc，B、G制式 |
| -10 dBc， D、I、K、K1、L、M、N制式 |
| 容差： |
2 dB，在参考温度下 |
| 设置范围： |
-5 dBc 至 -15 dBc |
| 容差： |
2 dB，在参考温度下 |
| 分辨率： |
1 dB | |
| 调制 |
| 频率： |
0.5,1.0,3.0 kHz: B、D、G、I、K、K1、L (S1 调制) 制式，或者关闭 |
| 0.3, 1.0, 3.0 kHz: M 和 N (S1 调制)制式，或者关闭 |
| 0.5, 1.0, 3.0 kHz: (S3 调制)；或者 NICAM， NICAM B/G、NICAMDK、DC、I、L制式，或者关闭 |
| 类型： |
FM：B、D、G、I、K、K1、M、N制式 |
| AM：L制式 |
| 频偏： |
27 kHz：B、D、G、I、K、K1 (关闭预加重功能)制式 |
| 13.5 kHz：M、N (光笔预加重功能)制式 |
| 容差： |
5% |
| 预加重(FM): |
50 μs： B、D、G、I、K、K1制式，或者关闭 |
| 75 μs： M、N制式，或者关闭 |
| 调制深度： |
54%：L制式 |
| 容差： | |
| 立体声/双声道音频 |
| 音频载波 1 |
| 数据： |
同单声道 |
| 调制矩阵： |
立体声 (L+R)/2 |
| 双声道： |
CH1 (S1 调制) | |
| 音频载波 2 |
| 频率： |
5.7421875 MHz：B、G制式 |
| 6.2578125 MHz：D、K (A2)制式 |
| 4.724 MHz：Mk制式 |
| 容差： |
3 ppm，+5 至 +45° C |
| 1 ppm，在参考温度下 |
| 老化： |
≤2 ppm/年 |
| 电平： |
-20 dBc |
| 容差： |
3 dB，在参考温度下 |
| 设置范围： |
-20, -25, -27 dBc |
| 容差： |
3 dB，在参考温度下 | |
| 调制 |
| 频率： |
0.5, 1.0, 3.0 kHz，B, D, G, K制式，或者关闭 |
| 0.3, 1.0, 3.0 kHz，Mk制式，或者关闭 |
| 类型： |
FM |
| 频偏： |
27 kHz：B、D、G、K (关闭预加重功能)制式 |
| 13.5 kHz：Mk (关闭预加重系统)制式 |
| 容差： |
| 预加重： |
50 μs：B、D、G、K制式，或者关闭 |
| 75 μs：Mk制式，或者关闭 |
| 调制矩阵： |
立体声： L ，制式B、D、G、K |
| L-R：制式Mk |
| 双声道：CH2 (S2 调制) | |
| 识别/副载波 |
| 参考： |
CCIR Rec. 707 |
| 导频载波频率： |
3.5 x fH |
| 识别频率： |
fH/ 133：立体声和B、D、G、K制式 |
| fH/ 105：立体声和Mk制式 |
| fH/ 57：双声道 |
| 容差： |
3 ppm，+5 至 +45 °C |
| 1 ppm，在参考温度下 |
| 老化： |
≤ 2 ppm/年 |
| 类型： |
AM |
| 调制深度： |
| 容差： | |
| NICAM 立体声 |
| 音频载波 1 |
| 数据： |
同单声道音频载波 |
| 调制矩阵： |
| 单声道： |
同 NICAM (S1 调制)，独立 (S3 调制) |
| 立体声： |
(L+R)/2 |
| 双声道： |
CH1 (S1 调制) | |
| 音频载波 2 |
| 频率： |
5.85 MHz：B、D、G、K、L制式 |
| 6.875 MHz：D、K (适用于中国)制式 |
| 6.552 MHz：I系统 |
| 容差： |
3 ppm，+5 至 +45o C |
| 1 ppm，在参考温度下 |
| 老化： |
≤ 2 ppm/年 |
| 电平： |
-20 dBc，B、D、G、I、K制式 |
| -27 dBc，L制式 |
| 容差： |
3 dB，在参考温度下 |
| 设置范围： |
-20, -25, -27 dBc | |
| 调制 |
| 参考： |
NICAM-728, CCITT Rec J17 |
| 频率： |
0.5, 1.0, 1.5, 3.0 kHz，通道 1 (S1 调制)，或者关闭 |
| 1.0, 1.5, 3.0, 12 kHz，通道 2 (S2 调制)，或者关闭 |
| 测试 1: 调制器图样 |
| 测试 2: 解调器图样 |
| 测试 3: 未调制载波 |
| 类型： |
QPSK |
| 模式： |
单声道、双声道、立体声、测试 |
| 比特率： |
728 kbits/s |
| 容差： |
3 ppm，+5 至 +45o C |
| 1 ppm，在参考温度下 |
| 老化： |
≤2 ppm/年 |
| 电平： |
高、低 |
| RSSF: | | BTSC 立体声
* 音频载波 频率： 4.5 MHz，M制式
* 容差： 3 ppm，+5 至 +45o C
* 1 ppm，在参考温度下
* 老化： ≤ 2 ppm/年
* 电平： -10 dBc
* 容差： 2 dB，在参考温度下
* 设置范围： -5 至 15 dBc
* 容差： 2 dB，在参考温度下
* 分辨率： 1 dB
调制
频率：
0.3, 1.0, 3.0 kHz，通道 1 (S1 调制)，或者关闭
1.0, 3.0 kHz，通道 2 (S2 调制)，或者偏移
3.1 kHz 和 8.0 kHz，测试模式
5.0 kHz，SAP (0.3 和 1.0 kHz，测试模式)，或者非调制，或关闭
类型： FM，BTSC 基带
基带：
主通道 (L+R)
导频副载波
立体声副通道 (L-R, BTSC 压缩)
SAP 副通道 (SAP 信号, BTSC 压缩)
立体声副通道: 副载波被BTSC压缩的L-R信号以抑制载波方式调幅
SAP 副通道： 被 SAP 信号调频的副载波
模式： 单声道、立体声、SAP
频偏：
13.5 kHz (去加重功能打开)
15 kHz，SAP
5 kHz，导频
容差： 5%
预加重： 75 μs
识别 导频副载波频率： fH
立体声副载波频率： 2 x fH
SAP 副载波频率 5 x fH
副载波容差：
3 ppm，+5 至 +45o C
1 ppm，在参考温度下
老化： ≤2 ppm/年
通用技术指标
环境特性 环境： 5类实验室设备 (MIL-T-28800D)
预热时间： 30 分钟
重校准间隔 12 个月
温度：
+22 至 +24oC，参考温度
0 至 +50oC ，工作
-20 至 +71oC，非工作
可靠性 MTBF = 20,000 小时
相对湿度、海拔高度、振动和冲击： MIL-T-28800D (Class 5)
安全特性：
EN 61010-1 +/A2, Class I
IEC 1010-1 +A1 +A2, Class I
CAN/CSA-C22.2 No 1010.1, Class I
电磁兼容辐射性：
EN 55011, Group 1, Class B
V
仪器保证：
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
|
|
销售服务热线：13715327187 电话：0755-86016691 传真：0755-86016691
