菊水抖晃测量仪KJM6755A WITH GPIB，KIKUSUI抖晃测量仪KJM6755A WITH GPIB

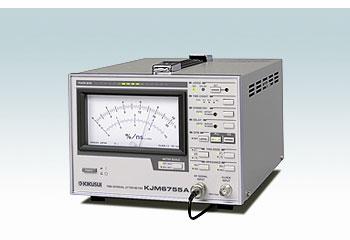

时间间隔抖晃测量仪KJM6755A WITH GPIB

概要：

KJM6755A是一款可基于时间间隔分析器进行从RF到CLOCK测量和求取同等果和精度的时间间隔抖晃测量仪，它符合DVD Specifications for Read-Only Disc Ver1.0 （DVD-book） 中规定的测量方法。KJM6755A在抖晃测量中采用了专门的电路，与时间间隔分析器相比，产品价格大幅度降低。另外，还装备有不仅可以进行限幅后的2值化信号测量，而且还可以进行限幅前RF信号中的抖晃测量的“对称追踪电路”，可仅仅通过RF信号进抖晃测量的“PLL时钟脉冲再生电路”，可从拾波器输出信号直接进行抖晃测量的“均衡器电路”。
※注：信号输入时的PLL时脉冲再生电路的追踪频率为25〜30MHz。

特点：

1.标准搭载有DVD标准速PLL，EQ

2.对应时钟脉冲频率为25MHz〜150MHz的2信号试验

3.可以输出主体部分再生的时钟脉冲信号和限幅以后的RF信号

4.通过自动迟延，对RF后的时钟脉冲相位进行最佳管理

5.通过LED监控器亮度显示抖晃分布

6.可通过GPIB（选购件）进行全控和读回

选购件（关联产品）：

OP01-KJM
[有源探头] 输入1MΩ、输出50Ω（切实传输探测后的信号）、可从拾波器直接探测信号（可从40mVp－p 起使用）。
