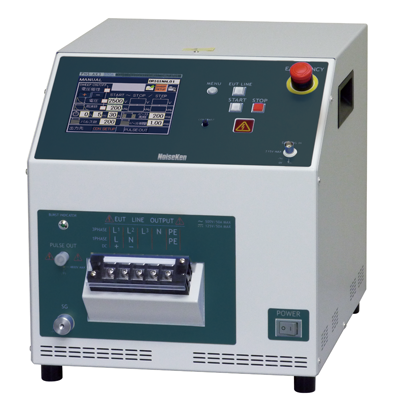

NoiseKen/FNS-AX3/电快速瞬变脉冲群模拟试验器
- NoiseKen/FNS-AX3/电快速瞬变脉冲群模拟试验器
- 欲购买或租赁NoiseKen/FNS-AX3/电快速瞬变脉冲群模拟试验器?请在线咨询或拔打24小时电话:13715327187
详细资料:
包括宽频频谱的雜訊,可能会在一开关或电驿ON/OFF感应负载时附带產生,因此,可能会因为噪声跟线路或基板图形耦合,造成电子设备内部IC的反射,共振或放大,而使设备发生故障。此噪声有2个侵入路線,其一是透过电源线或互联机傳導,其二是当作电磁波在空间中传输并流入内部電路,最终,导致跟电路的此种耦合。"NoiseKen"INS系列及FNS系列,可再现及模拟此种雜訊,以便测试电子设备在这种噪声影响下,是否会发生故障或仍可正确操作? FNS系列符合由IEC国际电工委员会标准化的IEC61000-4-4标准,而INS系列则符合一些日本标准(参考P24)。"NoiseKen" INS系列中,由于噪声除了注入到线对地之间(共模)外, 可注入到线对线之间(正常模式),因此,可实现更有效率更有依据的噪声对策。
特征
- 符合IEC 61000-4-4 edition 3 (2012) & Amendment 1 (2010) to edition 2标准的电快速瞬变脉冲群模拟试验器。
- 最大4.8KV的输出电压,最高2MHz的脉冲频率,可进行远超标准的试验。
- 通过程序扫描模式可连续进行长时间的试验。
- 采用触摸屏,设定画面可视性强。
- 通过4种试验模式(IEC/手动/程序/扫描)进行各种目的的试验。
- 和大容量DCN组合(100A或150A),可向各种EUT进行耦合试验。
- 通过耦合夹和EMS探头套件等选件,可进行信号线和PCB板的噪声对策试验。
规格
项目 |
FNS-AX3-A16B |
FNS-AX3-B50B |
输出电压 |
200~4800V |
脉冲波形*(50Ω负载时) |
上升时间5ns±30% 脉冲宽度50ns±30% |
脉冲波形*(1KΩ负载时) |
上升时间5ns±30% 脉冲宽度35ns~150ns |
极性 |
正或负、每个脉冲极性可反转 |
脉冲频率 |
0.1KHz~2MHz |
脉冲时间 |
1~1000个或者连续(根据条件有限制)、 可进行时间设定 |
脉冲周期 |
10ms~1000ms 10ms步进 |
脉冲连续输出功能 |
最高10KHz(0.2~1kV) |
输出阻抗/输出形式 |
50Ω |
输出端口 |
同轴(脉冲输出) |
耦合电容/隔直电容 |
33nF/10nF |
频率调制 |
脉冲频率的设定值可在0~-10%间调制 |
计时器 |
1s~99h59m59s, 脉冲连续模式和极性反转时最长10分钟 |
外部触发TTL |
下降沿最小触发间隔10ms~ |
脉冲串同步 |
非同步 |
与受测设备无关的电源频率 |
同步 |
和被测物非同步或者同步(0~359°1°步进) |
被测物(EUT)电源容量 |
单相3线 AC85~240V16A 50/60Hz DC125V16A |
单、3相5线 AC85?500V50A 50/60Hz DC125V50A |
耦合线 |
L, N, PE |
L1, L2, L3, N, PE |
耦合模式 |
普通模式 |
尺寸 |
(W)320×(D)352×(H)400mm |
界面语言 |
English, Chinese, Korean or Japanese |
重量 |
约14kg |
约19kg |
* 波形精度的保证范围5~100KHz
画面说明

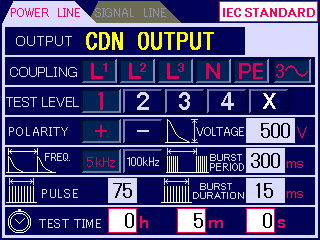

IEC(测试等级)模式
预设的符合IEC61000-4-4
标准的测试参数

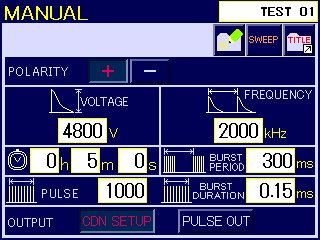

手动模式
带说明的图形显示

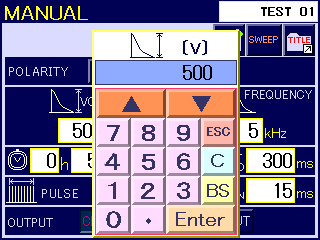

参数设置
触摸参数需要数字式输入,
会显示出一个10键的屏幕

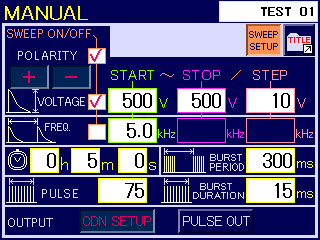

自动上升
这些是输出电压、脉冲重
复频率、位相角、极性和
耦合线的参数,可以自动
上升或调整。
仪器保证:
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
