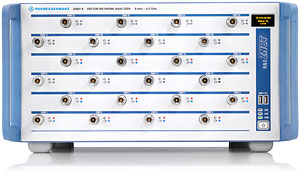

• R&S®ZNBT8 是全球第一种多端口矢量网络分析仪。该分析仪可提供多达 24 个集成式测试端口。该仪器可同时测量多个 DUT，或者，测量端口数量高达 24 个的一台 DUT。

• 测量时，即使使用了大量端口，R&S®ZNBT8 的测量时间也很短。其它突出特点还包括动态范围宽、输出功率电平高，且输入具备大功率处理能力。R&S®ZNBT8 可工作于 9 kHz到 8.5 GHz的频率范围。因此，R&S®ZNBT8 理想适用于移动式无线电、无线通信和电子产品行业中的应用。该仪器主要用于研发与生产有源和无源多端口组件，例如，GPS、WLAN、蓝牙和多频段移动电话的前端模块等。此外，该仪器性能卓异，甚至于可以高效地分析基站滤波器和相关的高要求设备。

• R&S®ZNBT8 的性能优于切换矩阵。该仪器集成密度高，为不超过 24 个端口的组件提供了一种极紧凑的分析解决方案 – 其占用的机架空间与 R&S®ZNB 相同。用户界面方便易用，可以轻松地完成极其复杂的多端口测量工作。R&S®ZNBT8 支持多种远程控制选件，可以简便地集成进自动测试系统。


主要特点

• 4 端口 R&S®ZNBT8 基本单元（可升级至 8、12、16、20 或 24 个端口）
• 频率范围涵盖 9 kHz 至 8.5 GHz
• 大动态范围：140 dB（最高值）
• 短扫描时间，例如，4 ms 即可扫描完 201 个点
• 宽功率扫描范围：100 dB
• 大功率处理能力
• IF 带宽： 1 Hz 至 10 MHz
• 高温稳定性：0.01 dB/°K
• 支持 100 个以上迹线和信道
• 多点测量配置简便
• 针对多端口应用对手动和自动校准方法进行优化
• 兼容所有的 R&S®ZVx 和 R&S®ZNx 系列矢量网络分析仪
