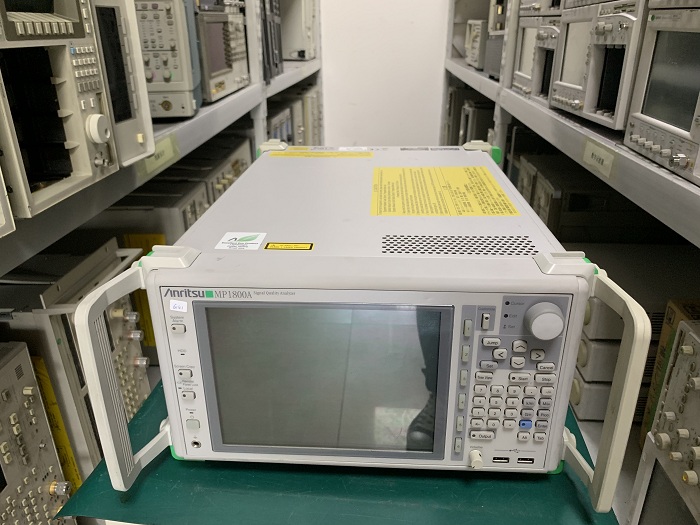

Anritsu/MP1800A/安立 MP1800A 选件MU181000A+MU181020A+MU181040A信号矢量分析仪

• Anritsu/MP1800A/安立 MP1800A 选件MU181000A+MU181020A+MU181040A信号矢量分析仪
• 欲购买或租赁Anritsu/MP1800A/安立 MP1800A 选件MU181000A+MU181020A+MU181040A信号矢量分析仪？请在线咨询或拔打24小时电话：13715327187

详细资料：

• 工作带宽 0.1 Gbit/s 至 32.1 Gbit/s
• 高质量，低抖动波形
• 支持高达 32.1 Gbit/s 抖动容限测试（SJ、RJ、BUJ、SSC 和两音 SJ）
• 高输入灵敏度和宽相位容限 – 信号质量分析
• 无源光网络突发信号检测与环路测量
• 支持光接口
• 串扰测试使用多通道配置（8 通道）
• 32.1 Gboud 4/8 PAM信号发生器和准确4PAM BER测量
• 32.1 Gbit/s 时钟恢复

• 信号质量分析仪 MP1800A是高度可扩展的插入式，模块型误码率测试器（BERT）。它集成了：

  • 脉冲码型发生器（PPG）模块，用于输出低固有抖动，高质量和高振幅信号
  • 误码分析仪（ED）模块，具有高输入灵敏度，内部时钟恢复选项，支持包括突发码型，浴盆抖动和眼图测量在内的信号分析
  • 抖动调制源模块，用于设备抖动容限测试，可生成各种类型的抖动，例如 SJ，RJ，BUJ，SSC 等
  • 低相位噪声合成器模块



  MP1800A BERT 支持 0.1 至 32.1 Gbit/s 的宽带码率，适用于各种应用的信号完整性分析，例如 100 GbE （25Gx4），OTU-4 （28Gx4），32G DP-QPSK，CEI-28G，32G FC，Infiniband EDR（26G）等等。另外，MP1800A 与 MP1821A 和 MP1822A 相结合，可支持最高56 Gbit/s的误码率 （BER） 测试，从而可轻松升级至 BERT，进行下一代应用的开发，例如 CEI-56G-VSR。

  每个 MP1800A 系列 PPG 或 ED 模块（BERT）的信道数可在 1ch，2ch 或 4ch 中选择，在 32 Gbit/s 下可支持最多 8 个信道的多信道同步。因此，AOC，QSFP+，CXP，CFP 等等的每个信道可同时测量，实现了串扰和抖动容限评估测试。

  PPG 模块可输出最高 3.5 Vp-p 的高振幅信号，支持需要高振幅信号的调制器（例如 EA 和 EML 等）的一体化评估，且有助于改进高质量光学调制器的开发效率和生产效率。除了生成 IEEE 和 ITU-T 突发和辅助信号以评估 E-PON，G-PON 和 10GE-PON光学模块外，生成的突发数据和辅助信号可自动设置输出定时，从而缩短评估时间，改进评估质量。

  ED 模块具有 10 mV 的高灵敏度，以及 1 秒或更小的高速自动调整（自动检测阈值水平和相位点），支持低输出振幅设备的精确，有效测量，例如数据中心 AOC。安装时钟恢复选项可帮助具有不同 Tx 和 Rx 时钟的 SERDES 实现压力抖动容限测试，并在单个模块内实现无时钟设备（例如 AOC）的 BER 测量。

  MP1800A 与 4Tap Emphasis MP1825B 相结合，可生成高速互联标准（最高 32.1 Gbit/s，例如 CEI-28G，32G FC，Infiniband EDR（26G））所需的 2 阶和 3 阶预加重，以及 4 阶信号。由于每一阶可单独更改，可始终确保精确的预加重。MP1825B 4Tap Emphasis 作为 MP1800A 的远程射频头，尽量靠近 DUT 放置可最大限度地减少电缆损耗等因素的影响，维持最高信号质量。另外，透明的数据和时钟输入抖动支持使用预加重信号执行精确的抖动容限测试，可实现高水平的信号完整性分析。

  开发高速背板和 400 GbE 所需的4 和 8PAM 数据信号可使用 4/8 PAM 转换器 MZ1834A/MZ1838A 来生成，并结合 MP1800A 来配置高质量 PAM 信号发生器，基于 MP1800A 高质量 NRZ 波形和宽带无源型 PAM 转换器确保 S/N。

  最后，4PAM 数据信号三幅眼图的误码率可使用 功率分配器 K241C，功率分离器 K240C及 高灵敏度 ED MU18304xB 的组合同时进行测量。MP1800A 是实现 4PAM 信号精确 BER 测量的理想平台，可使用长期存储可编程码型功能和误差遮蔽功能来滤除不需要的误差。
