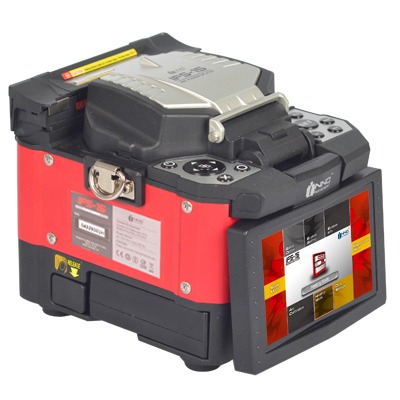

INNO/IFS-15/光纤熔接机 FTTH实用机
详细资料:马达驱动,对芯熔接,适合灰尘等复杂环境下自动熔接
适用光纤类型:SM、MM、DS、NZ、G.657A/B、皮线缆结构
典型熔接损耗:SM:0.02dB;MM:0.01dB;DS/NZ:0.04dB;G.657:0.02dB
熔接回损:>>60dB
衰减熔接:目标损耗0.1-20dB,步长0.1dB
关盖自动熔接:on/off
关盖自动加热:on/off
快速熔接:SM Quick模式,7秒
数据存储:2000组
拉力试验:1.96-2.25N
操作条件:海拔5000米,湿度95%,温度-10-50℃,风速15米/秒
存储条件:温度-40-80℃,湿度95%,电池-20-30℃
尺寸:重量:主机1.8Kg,电池0.3Kg
放大倍数:单屏300倍,双屏180倍
电池熔接次数:150次(含加热)
电极棒寿命:2500次
特色No.1:纤芯对准技术,高性能损耗超低!!
15H熔接机采用基于Dacas纤芯直视技术的方案,捕获数字图像信息,并据此控制内部精密电机的步进动作,6个马达各自独立动作,保证对芯范围大,精度高,进而损耗超低!!
特色No.2:全新多纤合一夹具,多功能兼容性超强。
15H采用独特的夹具设计结构,将0.25mm、0.9mm、2.0mm、3.0mm、蝶形入户光缆(皮线光缆)等等主流光纤结构类型,完美结合为一款超级夹具,为电信工程师带来简便操作的全新体验。
特色 No.3:切割刀多纤合一夹具!!
15H配套的VF系列切割刀,同样采用多纤合一的夹具,适配0.25mm、0.9mm、2.0mm、3.0mm、皮线光缆等,通过定长的切割,只将光纤在熔接机和切割刀之间移动,脱离夹具,由此避 免因为移动夹具带来的光纤损伤。
特色 No.4:快速熔接模式,专属你的速度!!
15H采用高速控制马达,配合主板内部的FPGA软件和系统控制电路,实现超快的熔接速度,采用SM Quick模式可提速至6.5秒。
特色 No.5:高清成像系统,领略熔接真相!!
15H采用高分辨率的CCD感光器件和透镜组合,对纤芯结构进行多点聚焦定位,3级细化纤芯图像,为低损耗熔接夯实基础!!另外,15H配备目前同类产品中最清晰的数字显示系统,配合高清屏幕,帮助电信工程师领略熔接过程的真相。
特色 No.6:优化的GUI人机交互界面,操作人性化!!
15H界面更注重操作者的使用感受,将时尚、简约的要素融入每一次的熔接过程,在轻松状态中完成熔接任务。
特色 No.7:开放的维护保养,人人都能成为专家!!
15H将机器的全部维护和校准操作都集成在用户菜单,经过简单的学习和指导后,客户就可以自己进行维护保养,并且通过最简单的“完成/失败”识别效果,人人都能成为熔接机的专家。
特色 No.8:分体式加热炉,兼容多种加热方案!!
15H采用分体式的加热炉,通过更换不同的加热炉定位夹具,有效实现不同的光纤或快速连接器的热缩保护。
特色 No.9:外围结构便于操作和清洁保养!!
15H采用“小结构-大空间”的结构理念,将外部光学和机械结构简化,让出更多空间(例如镜头前置空间、电极棒固定螺栓、活动式压锤等),便于电信工程师清洁保养。
特色 No.10:小巧轻便,便于携带!!
15H在保证熔接效果和速度的前提下,极大减小体积和重量,减轻操作者负担,极致便携型。
仪器保证:我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。 |
|
|||||||||||||||||
|
