前所未有的性能，可以更高的测试裕量来测试元件

• 高带宽（50 GHz 或 35 GHz 型号）、超低剩余抖动、低噪声接收机
• 综合精密时基提供 < 50 fs 的剩余抖动（典型值）
• 综合硬件时钟恢复，可提供 50 Mb/s 至 32 Gb/s 的连续数据速率
• 可调整的时钟恢复环路带宽（20 MHz）和峰值

无与伦比的灵活性和价值，可缩短产品开发时间并降低成本

• 简单的单次连接无触发操作
• 综合的传感器和相位匹配电缆可简化设置（经过校准！）
• 成本不到典型实时示波器的 < ½，却具有相同的带宽
• 带宽和时钟恢复选件可通过硬件进行升级（送回安捷伦进行升级）

先进的分析功能，可对设计进行更快速的验证

• 可使用 86100DU-400 软件进行抖动频谱分析和一致性 PLL 表征
• 提供嵌入/去嵌入能力（选件 SIM），并可使用 CTLE、LFE 均衡器（选件 201/500）
• 使用 86100DU-401 先进眼图分析软件可进行 PRBS31 码型（和随机码型）抖动分析
• 闭合眼图测量功能可使用辅助 CR 输入

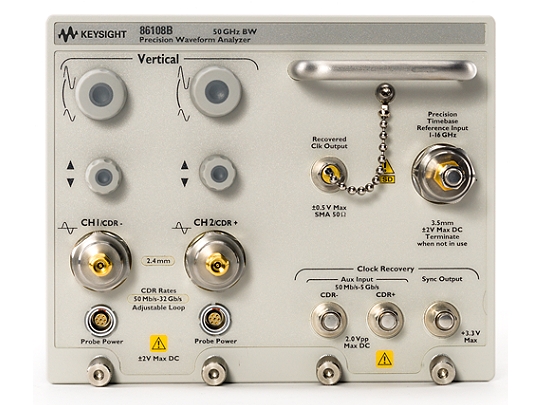

精确、易用，适用于高达 32 Gbps 高速数字通信信号！86108B 精密波形分析仪是可配合 86100D DCA-X 和 86100C DCA-J 主机使用的插入式模块，可帮助设计和验证工程师顺利完成精确表征其设计真实性能的艰难任务。

Agilent 86108B 精密波形分析仪具有远低于 50 飞秒典型值的业界最佳剩余抖动、35 GHz 或 50 GHz 的通道带宽，以及综合的仪器级硬件时钟恢复电路，是一款完美的分析仪，可对 50 Mbps 至 32 Gbps 的信号进行准确的抖动分析、眼图及波形表征。

综合的时钟恢复功能可提供“无触发式”单次连接测量，并针对新一代的设计提供更宽广的连续数据速率范围，包括 PCIe 3.0、10GBASE-KR、16xFC 与 32xFC、CEI 3.0（25G/28G）、100 GbE 以及专有速率。

即使在出现扩频时钟或闭合眼图时也能执行分析。

86108B 精密波形分析仪—确保波形精度的“最佳标准”。

产品配置：

带宽选件（单选*）：

• 86108B-HBW：50 GHz 带宽： 2.4mm 连接器
• 86108B-LBW：35 GHz 带宽： 3.5 mm 连接器

精密时基选件（作为标准配置提供）：

• 86108B-PTB：< 50 fs rms 剩余抖动（典型值）

时钟恢复选件：

• 连续数据输入范围（单选*）

- 86108B-232 50 Mb/s - 32 Gb/s
- 86108B-216 50 Mb/s - 16 Gb/s

• 可调环路带宽和峰值（作为标准配置提供）：

86108B-300 提供：
- 环路带宽范围：15 KHz - 20 MHz（与速率有关）
- 峰值：范围：0 dB 至 4 dB（与速率有关）
- 为一致性测量提供“Golden PLL”响应

• 辅助时钟恢复输入（作为标准配置提供）

86108B-400 提供：

- 输入数据范围：50 Mb/s 至 5 Gb/s（连续）
- 输入时钟频率：25 MHz 至 2.5 GHz（连续）
- 在分析低电平信号和闭合眼图时提供精确的眼图触发
