光时钟恢复（仅限选件101）

• 输入和输出：9/125 μm（单模）至62.5/125 μm（多模）
• 波长范围：1250-1650 nm（单模）、750-1330 nm（多模）
• 最小光调制幅度：-11 dBm（1310/1550单模）、-10 dBm（1310 多模）、-8 dBm（850多模）

电时钟恢复（仅限选件100）

• 输入：单端或差分，3.5 mm（阳头）连接器
• 输出（仅限选件100）：单端或差分，3.5 mm（阳头）连接器
• 最小输入电平：75 mVpp

从50 Mb/s到13.5 Gb/s的连续无带调谐

• Golden PLL在15 KHz至10 MHz的可调谐环路带宽下工作（选件300）
• 超低剩余抖动：< 300 fs rms（10 Gb/s时的典型值）
• 用于跟踪扩频信号的高增益
• 时钟或数据信号的相位噪声分析

兼容性

• 86100C Infiniium DCA-J主机

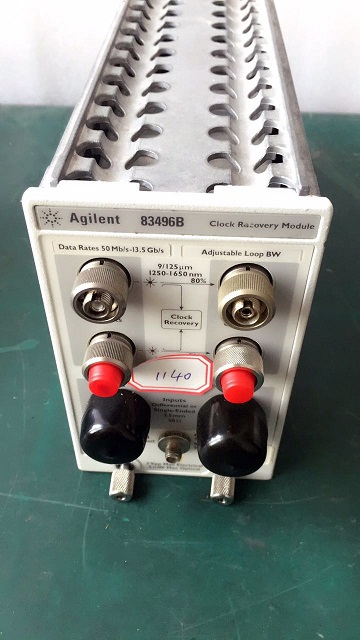

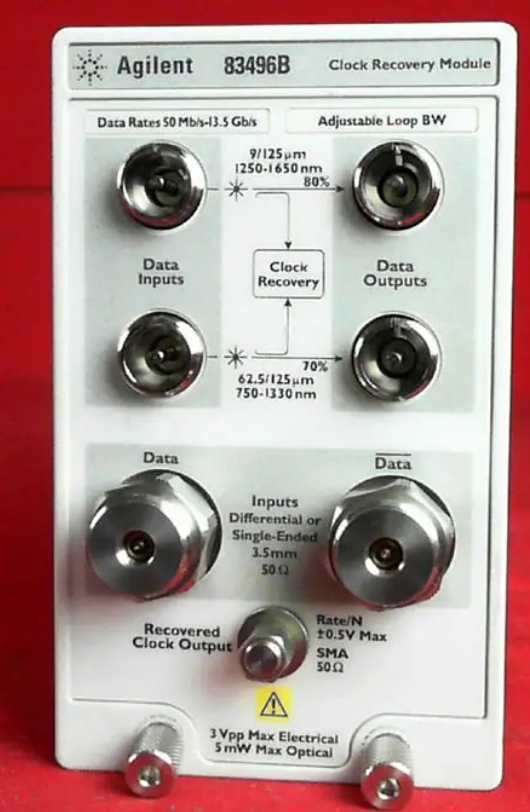

具有相位噪声分析功能的83496B时钟恢复模块提高了眼图掩码和抖动测量的精度，并显著提高了时钟恢复电路的性能。与86100C数字通信分析仪连用可提供卓越的波形分析功能，还可以从NRZ信号（速率范围50 Mb/s至13.5 Gb/s）获取时钟。在<300fs(有效值)上，输出时钟的剩余抖动可以忽略不计，从而能对极低电平的信号抖动进行测量。利用可下载的外部应用程序可以对时钟和数据信号进行抖动频谱分析和相位噪声分析。
