主要特性

• 在一台仪器上实现高性能网络分析仪、频谱分析仪和阻抗分析仪的功能
• 内置 IBASIC
• GPIB 端口、数字 I/O 端口

网络分析

• 频率范围：100 kHz 至 1.8 GHz
• IF带宽为 10 Hz 时，动态范围为 120 dB
• +/- 0.05 dB，+/- 0.3 度 动态精度

频谱分析

• 频率范围：2 Hz 至 1.8 GHz
• 1 GHz 时，灵敏度为 -147 dBm/Hz
• 低于 +/- 1.0 dB 电平精度
• 时间选通频谱分析选件（4396B-1D6）

阻抗分析（选件 4396B-010）

• 频率范围：100 kHz 至 1.8 GHz
• 等效电路分析功能

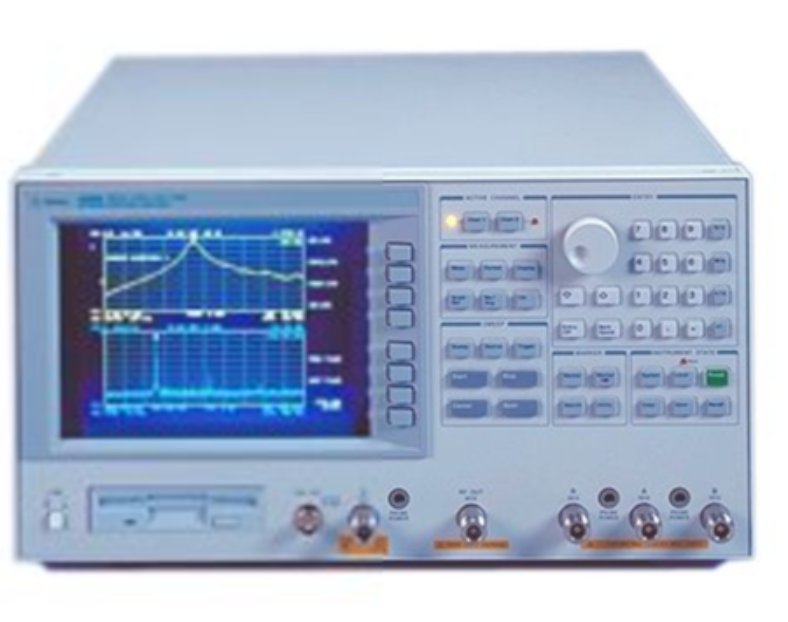

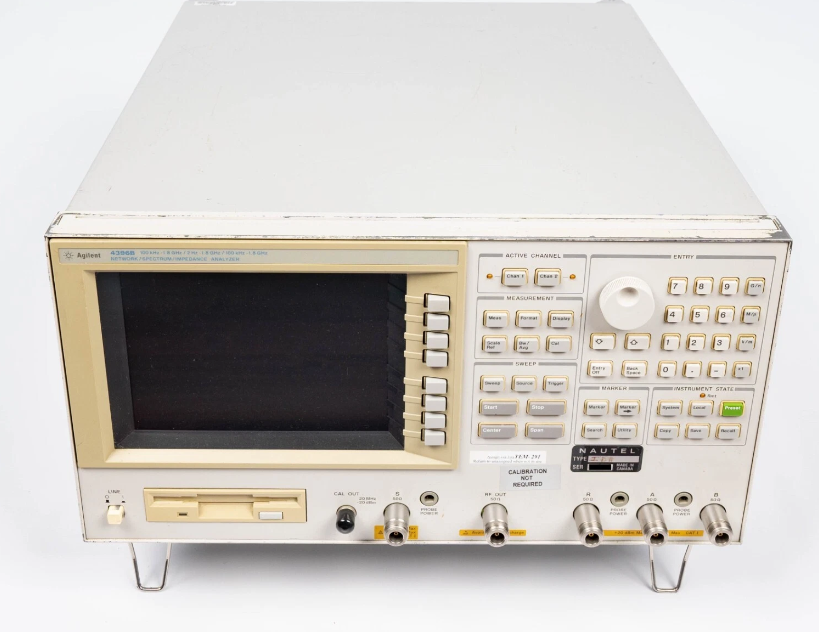

Keysight 4396B为实验室和生产应用提供优异的RF矢量网络、频谱和可选阻抗测量。对评估元件和电路所需要的增益、相位、群时延、失真、寄生、CN和噪声，也可用一台仪器进行这些测量。

当与测试装置组合使用时，Keysight 4396B可提供各种反射测量，如回波损耗、SWR和S-参数。作为矢量网络分析仪，Keysight 4396B工作范围为100kHz至1.8GHz，具有1mHz的分辨率，它的集成合成源提供-60至+20dBm输出功率，具有0.1dB分辨率。动态幅度和相位精度分别为+/-0.05dB和+/-0.3度，因而能精确测量增益和群时延平坦度，这在现代电子系统中变得越来越重要。

作为频谱分析仪，4396B的工作范围为2Hz至1.8GHz，分辨率带宽（RBW）的跨度为1Hz至3MHz，以1-3-10序列步进，全合成式本振能进行稳定而精确的频率分析。直接A/D转换（无需对数放大器）可得到+/-1.0dB的总电平精度。对1GHz载波下的10kHz偏移，噪声边带低于-105dBc/Hz，灵敏度在10MHz处为-150dBm/Hz，在1GHz处为-147dBm/Hz。它有2个独立的显示通道，您可在分割屏幕上同时观察被测器件的网络和频谱（或传输和反射）特性。例如同时看到放大器的频率响应（网络测量）和失真（频谱测量）。
