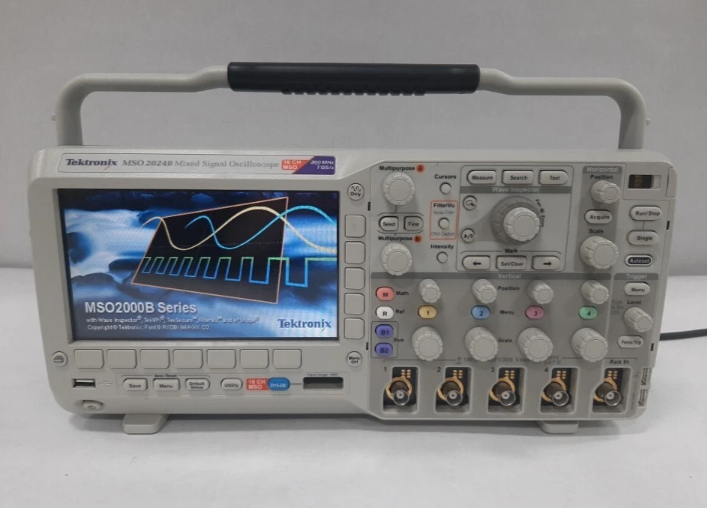

Tektronix/MSO2024B/Tektronix MSO2024B 混合信号示波器

• Tektronix/MSO2024B/Tektronix MSO2024B 混合信号示波器
• 欲购买或租赁Tektronix/MSO2024B/Tektronix MSO2024B 混合信号示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

产品描述：

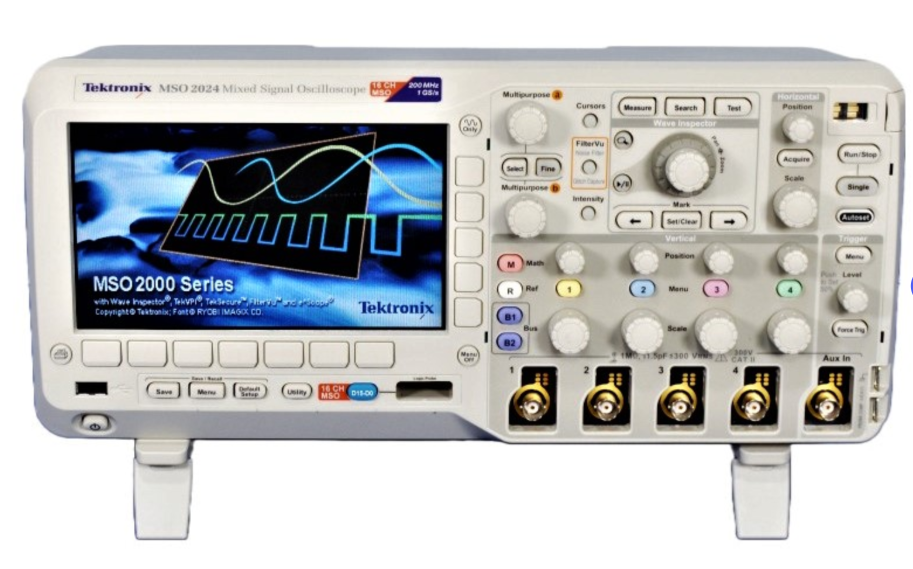

泰克 MSO2024 混合信号示波器提供强大的性能和丰富的工具，包括可变低通滤波器、串行触发和解码分析选项，用于简单快速地分析和调试混合信号。所有通道上的深度、可用记录长度使您能够捕获信号活动的长窗口，同时保持精细的定时分辨率。泰克MSO2014 混合信号示波器还添加了 16 个集成数字通道，可在一台仪器上实现模拟和数字信号的可视化和时间关联。这种集成将触发功能扩展到所有 20 个通道，非常适合调试混合模拟和数字设计。

泰克 MSO2024 混合信号示波器的特性和规格包括：

• 特征：
  • 用户友好的特点和优点：
    • 所有通道上 1 个兆点记录长度
    • 5,000 wfm/s 最大波形捕获率
    • Wave Inspector®用于快速平移、缩放和搜索的控件
    • FilterVu™ 可变低通滤波器 - 可以去除不需要的信号噪声，同时仍然捕获高频事件
    • 串行触发和分析 - I 2 C、SPI、CAN、LIN、RS-232/422/485/UART
    • 高级触发器套件
    • TekVPI® 探头接口 - 支持有源探头、差分探头和电流探头，以实现自动缩放和单位
    • 7 英寸宽屏 TFT-LCD 彩色显示屏
    • 占地面积小，重量轻 - 仅 5.3 英寸深，重量低于 8 磅。
    • 29 自动测量
    • 用于简化波形分析的 FFT 分析
    • 16 个数字频道
    • 并行总线触发分析
    • 多通道建立和保持触发
    • 下一代数字波形显示
  • 连接性：
    • 前面板上的 USB 2.0 主机端口可实现快速、轻松的数据存储
    • 后面板上的 USB 2.0 设备端口：
      • 方便连接至 PC 或
      • 直接打印到 PictBridge® 兼容打印机
    • 用于网络连接的可选 10/100 以太网端口和用于将示波器显示导出到监视器或投影仪的视频输出端口
• 规格：
  • 特征：
    • 垂直系统模拟通道特性：
      • 输入通道：4
      • 模拟带宽（-3 dB）：200 MHz
      • 计算的上升时间：2.1 ns
      • 硬件带宽限制：20 MHz
      • 输入耦合：交流、直流、接地
      • 输入阻抗：  1MΩ ±2%，11.5pF ±2pF
      • 输入灵敏度范围：2 mV/div 至 5 V/div
      • 垂直分辨率：8 位
      • 最大输入电压，1 MΩ：300 V rms，峰值< ±450 V
      • 直流增益精度（偏移设置为 0 V）：
        • ±3%（10 mV/格至 5 V/格）
        • ±4%（2 mV/格至 5 mV/格）
      • 通道间隔离（任意 2 个通道处于相同的垂直刻度）：  > 100:1（  < 200 MHz）
    • 垂直系统数字通道特点：
      • 输入通道：16 个数字通道（D15 至 D0）
      • 阈值：每组 8 个通道的阈值
      • 阈值选择：TTL、CMOS、ECL、PECL、用户定义
      • 用户定义的阈值范围：  ±20 V
      • 最大输入电压：  ±40V
      • 阈值精度：  ±（100 mV + 阈值设置的 3%）
      • 最大输入动态范围：80 V pk-pk（取决于阈值设置）
      • 最小电压摆幅：500 mV pk-pk
      • 输入阻抗：101kΩ
      • 探头负载：8 pF
      • 垂直分辨率：1 位
    • 水平系统模拟通道特点：
      • 最大采样率（所有通道）：1 GS/s
      • 最大记录长度（所有通道）：1 Mpoints
      • 以最高采样率捕获的最大持续时间（所有通道）：1 ms
      • 时基范围 (s/div)：2 ns 至 100 s
      • 时基延迟时间范围：-10 格至 5000 秒
      • 通道间相差校正范围：  ±100 ns
      • 时基精度：  ±25 ppm
    • 水平系统数字通道特点：
      • 最大采样率（使用任何通道 D7-D0 时）：1 GS/s（1 ns 分辨率）
      • 最大采样率（使用任何通道 D15-D8 时）：500 MS/s（2 ns 分辨率）
      • 最大记录长度（所有通道）：1 Mpoints
      • 最小可检测脉冲宽度：5 ns
      • 通道间时滞：2 ns（典型值）

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
