详细资料：

产品综述


　　T/R组件通用测试平台是基于通用、开放式的软/硬件平台，集成了T/R组件测试共性。整个平台采用标准工业总线为系统控制总线，同时支持GPIB、LAN、VXI、PXI和LXI等总线的台式和模块化仪器，专用接口设备实现被测T/R组件与硬件测试平台的连接，所有硬件设备全部集成在两个标准的1.6米机柜中；系统软件是基于通用软件平台TestCenter的开发的用于T/R组件测试的实用化程序，包括系统搭建、测试程序生成、系统校准、测试程序运行和后级数据处理五大功能，针对具体被测T/R组件，应用该平台组建的测试系统，只需对被测T/R组件进行一次连接，就能够完成其发射状态和接收状态几乎所有参数。

主要特点
? ● 支持不同厂家不同公司多种型号标准接口台式仪器；
? ● 支持标准总线模块化仪器；
? ● 具有自动测量的功能；
? ● 具有测试程序开发、调试、运行和管理功能；
? ● 具有测试结果分析、存取、显示和报表输出功能；
? ● 具有波形参数测试功能；
? ● 具有频谱参数测试功能；
? ● 具有网络参数测试功能；
? ● 具有功率参数测试功能；
● 支持不同厂家不同公司多种型号标准接口台式仪器
　　该平台可通过GPIB总线对中国电科41所、Agilent公司及其它公司的通用测试仪器进行控制，实现测试功能。


● 支持标准总线模块化仪器


　　该平台可通过VXI总线、PXI总线、PXI总线对各种总线的模块化仪器进行控制，实现测试功能。


● 具有自动测量的功能

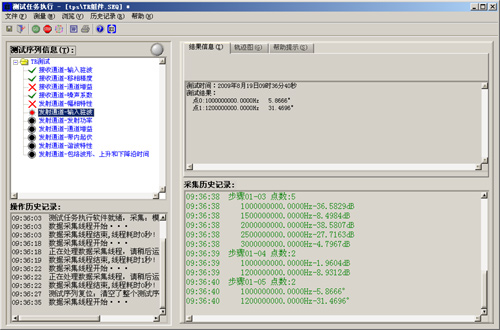

　　鼠标左键点击右图“测试任务执行”窗口中工具栏的“ ”图标，运行自动测量程序，自动测量将自动地将所有测试参数依次测量，无需人工参与。


● 具有测试程序开发、调试、运行和管理功能

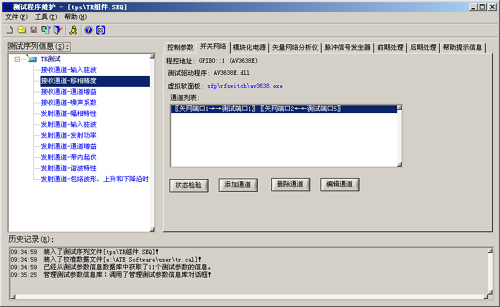

　　在“测试程序维护”窗口，通过配置不同的仪器状态，实现测试程序的开发，并在此窗口下可以进行调试、运行和管理测试程序。


● 具有测试结果分析、存取、显示和报表输出功能

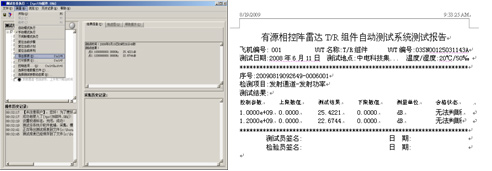

　　在“后级处理”窗口中，可以对测试的数据进行分析、存取和显示，并实现报表输出功能，如上图所示。


● 具有波形参数测试功能

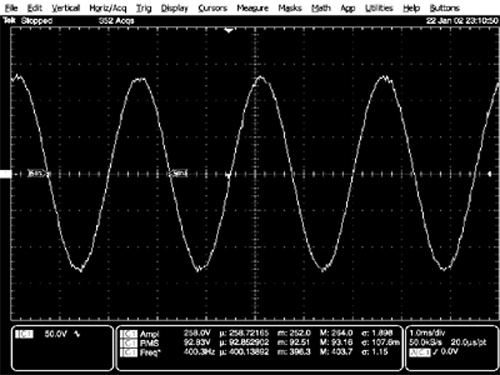

　在该平台上集成了数字存储示波器，能够对信号的时域参数进行测试。


● 具有频谱参数测试功能


　　在该平台上集成了AV4033频谱分析仪，能够在30Hz～26.5GHz的频率范围内，对T/R组件收发状态下的杂波、谐波等频谱特性进行测量。


● 具有网络参数测试功能

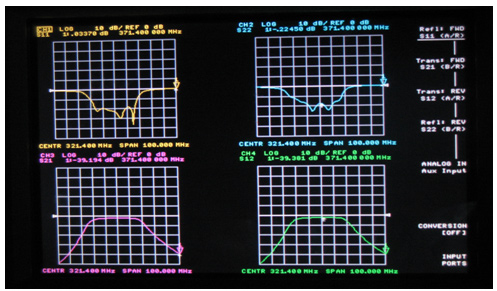

　　在该平台上集成了脉冲矢量网络分析仪，能够在45MHz～20GHz的频率范围内，对T/R组件收发状态下的S参数进行测量。


● 具有功率参数测试功能


　　在该平台上集成了微波功率计，能够在10MHz～20GHz的频率范围内，对T/R组件功率参数进行测量。


典型应用及示例

　　如图所示，为一典型的T/R组件测试的连接框图。
　　1)主控计算机对测试仪器和T/R组件的状态控制，对T/R组件的测试，并对测试结果进行分析、处理，进行报表输出；
　　2)AV1761、AV1792、AV1793电源负责为T/R组件供电；
　　3)矢量网络分析仪对T/R组件收发状态下的S参数进行测试；
　　4)频谱分析仪器对T/R组件的频谱特性进行测试；
　　5)功率计和示波器对T/R组件的功率参数和波形参数进行测试；
　　6)噪声系数测试仪对T/R组件接收状态下的噪声系数进行测试；
　　7)万用表负责对T/R组件的供电特性进行监控；
　　8)射频接口装置负责系统与T/R组件的测试通道切换。


技术规范

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
