产品综述:


　　固体介质材料电磁参数测试系统主要测量固体介质材料的介电常数、磁导率、损耗角等性能参数。系统共有两种测量方法，分别是传输线法和谐振腔法。传输线法的测试夹具有同轴空气线和波导腔两种。同轴空气线有N型、3.5mm、2.4mm之分，最高测试频率可到50GHz。波导分段测量，最高测试频率可到110GHz。传输线法的优点在于测试频率范围宽，谐振腔法的优点是测量精度高。

主要特点
? ● 系统配置灵活
? ● 自动测量软件简单易用，方便快捷
? ● 一次连接同时测量多个参数
? ● 仪器设备驱动程序库丰富

● 系统配置灵活
　　根据测试需要，可以配置宽带的同轴空气线、波导腔进行粗略测量，也可以配置点频的谐振腔法精确测量。


● 自动测量软件简单易用，方便快捷


　　测量需要设置的参数有测量频率、测量频率点数、材料放置的位置信息以及材料厚度。设置正确后，一键测量，方便快捷。


● 一次连接同时测量多个参数/b>

　　一次连接可以测量材料的介电常数的实部、虚部，磁导率的实部、虚部，电、磁损耗角的正切等多个参数。


● 仪器设备驱动程序库丰富


　　系统软件驱动库丰富，而且支持新型矢量网络分析仪AV3629系列。


典型应用及示例

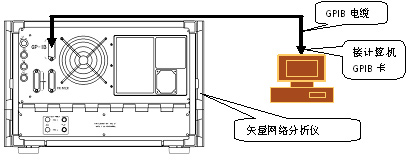

　　计算机通过GPIB接口卡或者网线与矢量网络分析仪相连接。GPIB接口连接示意图如下：

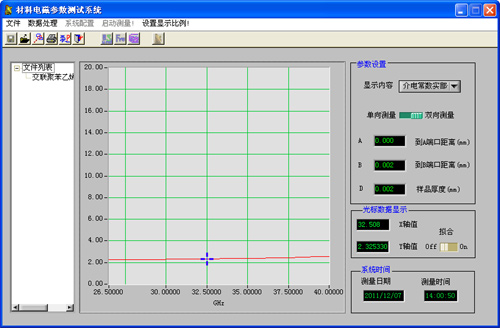

　　运行自动测量软件后，正确设置测量需求参数，即可迅速计算出待测材料的介电常数、磁导率、损耗角等性能参数。测试结果立即以直角坐标系下的曲线形式给出，该结果亦可以报表格式存储、打印。具体测试流程为：

技术规范

订货信息

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
