产品综述:


　　微波毫米波天线测试系统主要应用于卫星、导弹、雷达、通信、导航等各种信息化装备配套微波毫米波天线性能参数的测试领域，可实现微波毫米波天线的极化参数、方向图、轴比、增益、主副瓣、零深等技术指标的自动测量。系统采用通用化、模块化设计思想，以41所新一代高灵敏度幅相接收机为核心，通过配置不同的微波毫米波扩频模块，实现0.1～110GHz全频段测试(并具有更高频段扩展的能力)。系统具有测量速度快、精度高、智能化程度高、测量参数种类齐全和系统配置灵活等特点。在测试仪器设备基础上，41所可根据用户需求提供近/远场测试方案选择、暗室/室外场等场地条件设计、扫描架/转台等运动机构选型以及全系统集成设计等完善的测试解决方案，实现真正的交钥匙工程。

主要特点


? ● 完备的近场、远场测试解决方案
? ● 宽频带测量，可以实现从0.1～110GHz频段范围内天线参数的测量
? ● 标准化、系列化、通用化，可以很方便地实现不同频段之间的切换
? ● 数据自动采集及实时显示处理
? ● 测量及存储功能强大
? ● 测试功能多样化
? ● 实时方向图测试及参数分析
? ● 强大的分析功能

● 测量及存储功能强大

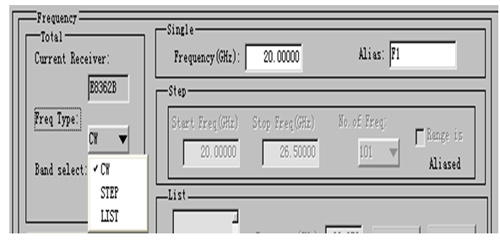

　　具备点频、扫频及频率列表等多种测量方式，并可对各种不同类型测量方式的多种数据格式原始数据进行存储。


● 测试功能多样化

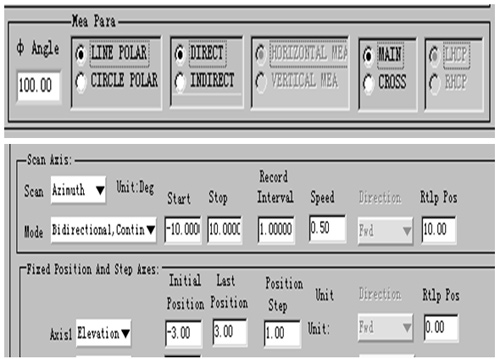

　　具备灵活的测量配置方式：可灵活配置转台维数(用户可以根据转台情况设置一维、二维及三维测量方式)，可进行扫描架选择及配置；可灵活进行天线不同极化方式的组合测试。

● 实时方向图测试功能

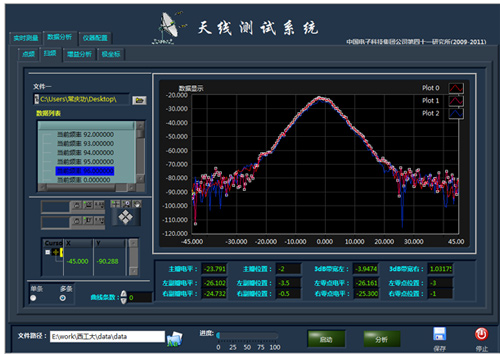

　　实时显示方向图测试曲线，具有系统噪声设定以有效地去除天线测量方向图中的“毛刺”，使主瓣、波束宽度、零点、副瓣等参数分析结果更精确。

● 强大的分析功能


　　能够根据测试方向图分析各种极化形式天线的方向性、波束最大点位置、波束指向、副瓣电平和位置、增益、波束宽度、交叉极化；能够实现多文件比较分析；能够进行用户自定义特殊参数的计算；能够自动生成报表并按需打印。

典型应用及示例

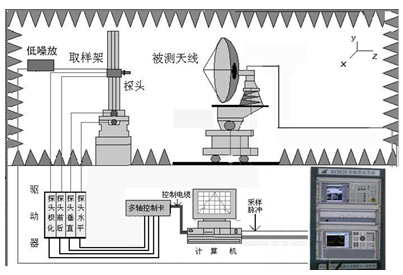

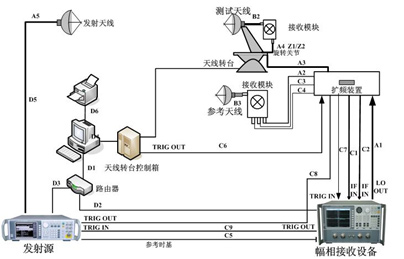

　　微波毫米波天线测试系统可广泛应用于微波毫米波天线性能特性测试，系统通过选配转台或扫描架等运动控制机构，能够方便灵活的形成近场、远场测试能力，满足不同天线的测试需求。

技术规范

订货信息

● 标配

● 选配

　　AV1464B合成扫频信号发生器(本振源)1台

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
