详细资料：

产品综述:


　　微波大功率综合测试系统是中国电子科技集团公司第四十一研究所针对微波信号发生器件、微波功率器件/部件在不同输入或输出阻抗状态下的多参数综合测试需求，基于负载牵引测试方案，利用自身的仪器设备技术优势，结合先进的计算机技术、网络通信技术、测试技术等自主研发的一套综合测试系统。该系统具有开放式系统架构，能够完成不同输入或输出阻抗状态下的输出功率、增益、效率、输入/输出阻抗、1dB功率压缩点等多参数自动测量，其通用、扩展灵活、测试快速准确等特点能够满足微波功率器件、部件的综合测试需求。

主要特点


? ● 丰富的仪器设备驱动程序库；
? ● 基于“测试序列+测试计划+测试步骤”且通用灵活的控制、测试软件；
? ● 具有矢量阻抗调配功能；
? ● 具有频谱参数测试功能；
? ● 具有状态参数测试功能；
? ● 具有功率参数测试功能；
? ● 具有等功率圆、等增益圆等不同等值曲线绘制功能。



● 丰富的仪器设备驱动程序库；

? 在该系统中，所有的测试设备均采用IVI-TD标准进行仪器驱动的设计。仪器驱动库不仅包括平台标准仪器设备的驱动程序，还包括多种公司多种仪器的仪器驱动程序，具体已经包括了数十种。


● 基于“测试序列+测试计划+测试步骤”且通用灵活的控制、测试软件；

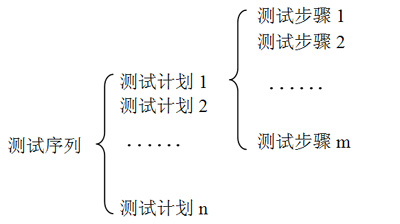

? 将测量任务作为一个测试序列，一个测试序列由若干个测试计划组成，每个测试计划由几个测试步骤组成，每个测试步骤作为一个测量参数进行处理。测试序列、测试计划与测试步骤间采用了树状结构。


● 具有频谱参数测试功能；

? 在该系统上集成了AV4033频谱分析仪，能够在30Hz～26.5GHz的频率范围内，对被测件的频谱特性进行测量。


● 具有矢量阻抗调配功能；

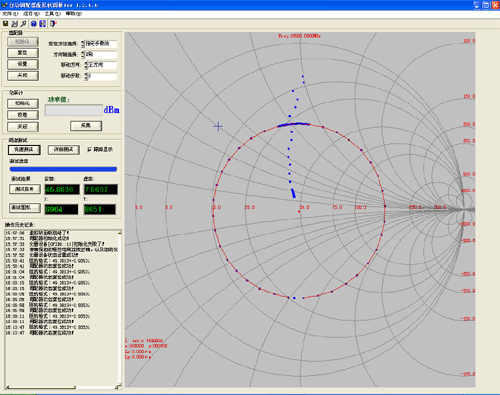

? 通过负载牵引的调配过程，可以为被测件提供不同矢量阻抗状态，并通过调节共轭匹配方便地在史密斯圆图上获取被测件的输入、输出阻抗参数数据。


● 具有功率参数测试功能；

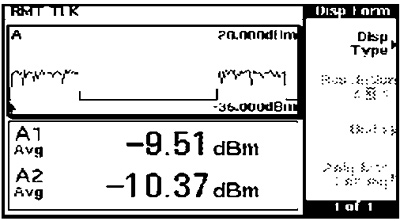

? 在该系统上集成了微波功率计，能够在10MHz～20GHz的频率范围内，对被测件的功率参数进行测量。


● 具有等功率圆、等增益圆等不同等值曲线绘制功能。

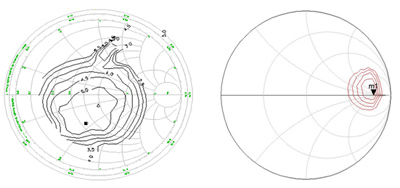

? 根据负载牵引调配过程中所获取的不同矢量阻抗状态下被测件的功率参数数据，在史密斯圆图上绘制出符合测试要求的不同等值曲线。


典型应用及示例

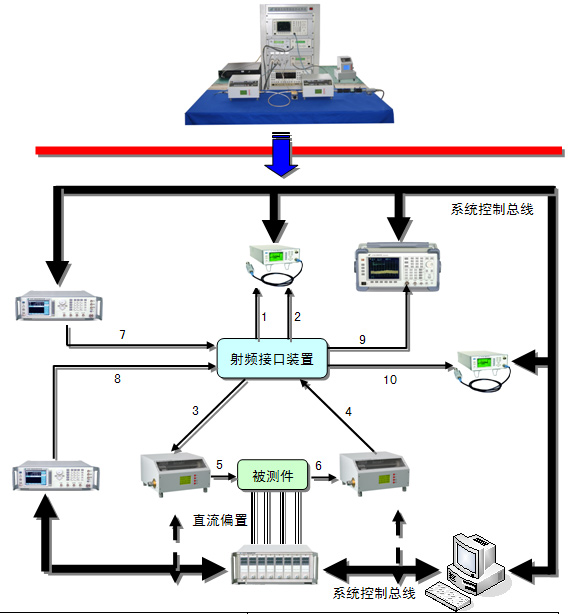

　微波大功率综合测试系统具有对微波信号发生器件、微波功率器件/部件进行不同输入或输出阻抗状态下的多参数自动测试能力，具体包括：输出功率、增益、1dB功率压缩点、效率、输入/输出阻抗、交调失真等。测试系统各组成部分、信号通道及参数测试的连接方式如下图所示。

技术规范

订货信息
