产品综述:


　　微波毫米波RCS测试系统主要应用于战机、装甲车、导弹、舰船等隐身装备整体、局部雷达隐身特性的测试与评估领域，可实现局部隐身涂层修复效果评估、整机RCS测试评估、整机RCS散射点分布成像与诊断等技术指标的测试。系统以41所最新推出的AV3655A/AV3655隐身目标雷达散射截面测试仪为核心仪器，通过外配天线、校准件、定位装置等设备组成基础型通用化雷达散射特性测试系统，实现0.045～40GHz频率范围的覆盖，通过选配毫米波扩频设备，可以实现到110GHz各毫米波频段的覆盖，并具有更高频段扩展能力。在测试仪器设备基础上，41所可提供近/远场测试方案选择，室内/室外场方案选型及场地条件设计，扫描架/转台及测试仪器设备选型，并最终完成整套系统的集成工作，全面满足用户需求。

主要特点


? ● 多域测量功能，系统提供频域、时域、角域三种测量模式；
? ● 嵌入式RCS测量校准软件，可有效消除测量误差对测量结果的影响，提高测量精度；
? ● 软件时域门功能，利用软件处理技术提高扫频RCS测量精度；
? ● 硬件时域门功能，利用脉冲测量技术实现背景干扰抑制，提高测量精度；
? ● 独立的外部中频输入接口，可以实现外部中频接入，提高系统使用灵活性；
? ● 一维、二维RCS成像功能，便于对目标进行散射点分布情况诊断；
? ● 测试曲线存储与对比显示，具有测量轨迹存储功能，实现不同测量曲线的直观对比显示；
? ● 丰富的功能接口，便于数据传输、结果打印、系统远程控制、互连网接入等。

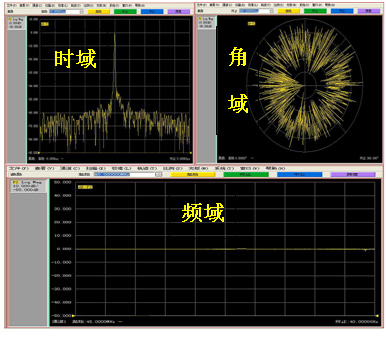

● 多域测量功能

? 系统除提供基本的频率扫描测量域外，还可利用软件处理进行测量数据的时频域转换运算，实现测试结果的时域显示，便于进行目标散射特性的一维分布规律查看；另外系统软件支持角域测量模式，可在点频状态下，记录显示目标不同角度的散射特征，便于进行目标不同方位散射特性的测试与评估。

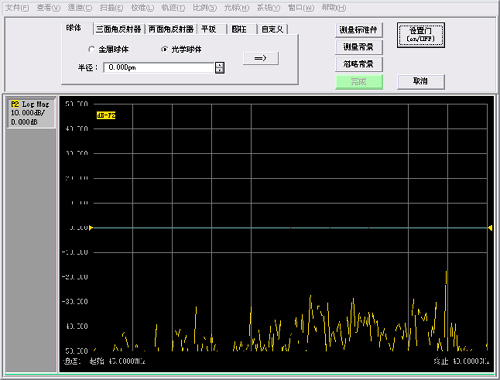

● 嵌入式测量校准软件

? 系统主机内嵌基于替代定标法与正向传输系数误差模型制定的RCS测量流程与校准算法，可有效消除系统误差与隔离误差对测量结果的影响，提高测量精度；系统校准软件支持金属球、三面角反射器、两面角反射器、金属平板、金属圆柱等多种常用校准件，提高了用户选择的灵活性。

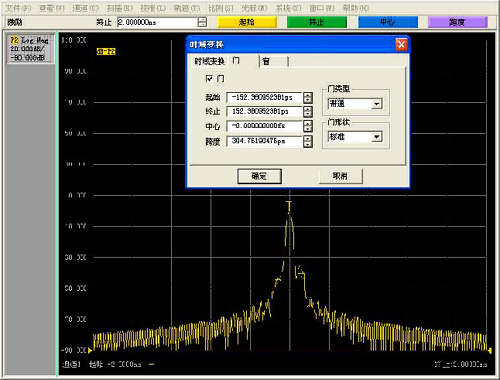

● 软件时域门功能

? 系统软件提供测量轨迹时频域转换与软件时域门功能，用户可依据被测目标与天线间的距离和被测目标物理尺寸等信息，依据软件时域门设置对话框提示，合理选择门中心、跨度等参数，利用软件数据处理方法实现干扰信号时域上的滤波抑制，提高RCS测量精度。

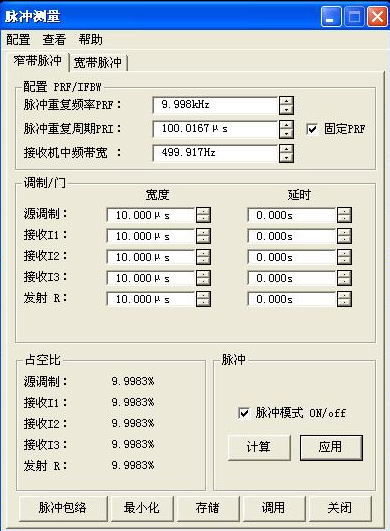

● 硬件时域门功能(选件)

? 系统主机内置脉冲调制器与4路脉冲信号发生器，结合中频接收通路硬件脉冲门控电路与专用脉冲测量控制软件，无需外配仪器，即可实现脉冲信号的发生与测量。与软件时域门不同，用户需依据被测目标与天线间的距离和被测目标物理尺寸等信息，在测量前完成源调制脉冲脉宽与占空比，接收机门控脉冲宽度与延迟等参数选择。该功能利用不同距离回波在时域上的可分离性实现干扰信号与目标回波的硬件分离，可实现只在目标回波处进行数据处理，有利于提高RCS测量精度。


● 独立的外部中频输入接口

? 系统提供专门的外部中频接入硬件接口与软件控制菜单，可直接接收并处理7.606MHz中频信号，系统可根据用户需要灵活配置外混频方案，提高系统的通用性与使用灵活性。

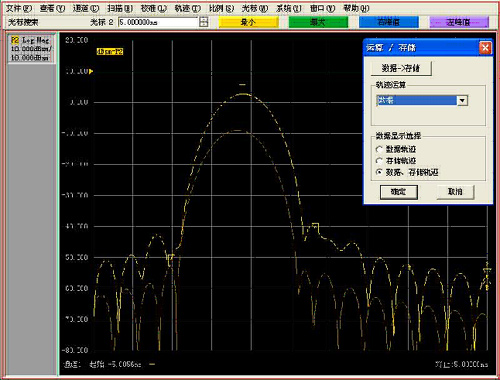

● ? 测试曲线存储与对比显示

? 系统软件具有测量轨迹与数据存储功能，可进行存储数据与测量数据的加减乘除运算，并可在同一窗口显示存储轨迹与实时测量轨迹，实现同一测试条件下，不同被测目标测试结果的直观对比显示，该功能特别适合武器装备隐身特性改造或维护前后的对比测试。


典型应用及示例

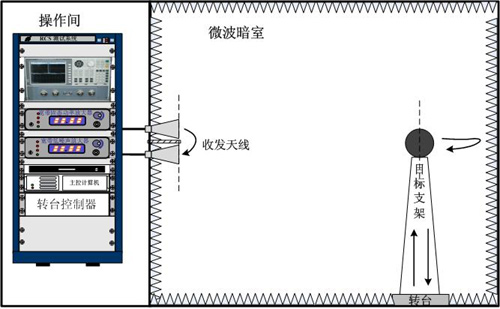

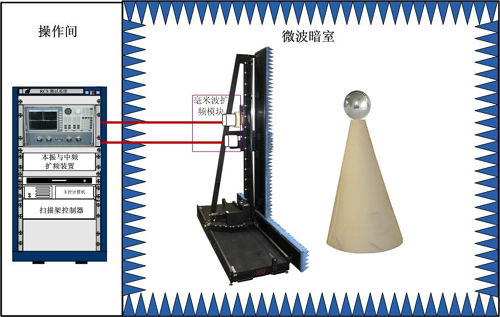

? 微波毫米波RCS测试系统具有武器装备雷达散射截面相对与绝对测量功能，丰富的硬件功能接口与灵活通用的软件控制平台，为多种应用场合下的雷达散射截面测试系统搭建提供了基础通用平台，通过不同的系统组合便可满足微波暗室、标准外场、室内紧缩场、试验外场等多种场合下的雷达散射特性测试需要。

技术规范

订货信息

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
