AV1464A合成扫频信号发生器
的详细介绍
AV1464A合成扫频信号发生器AV-1464A
内部标配双通道内调制发生器和复杂脉冲发生器,可为您提供性能优异的AM、FM、ØM调制功能以及脉冲调制能力,省去了面对众多选项而难以抉择的烦恼。该信号发生器采用系列化设计,有四种型号可供您选择,满足您的不同需求,分别为AV1464A 250kHz~20GHz、AV1464B 250kHz~40GHz、AV1464C 250kHz~50GHz和AV1464 250kHz~67GHz。该产品采用中/英文操作界面,TFT大屏幕真彩液晶显示,适合国内外用户的需求,既是理想的本振源和时钟源,也是高性能的合成扫源,还可产生高质量模拟仿真信号。主要用于电子系统性能综合评估、高性能接收机测试和元器件参数测试等方面,适用于航空、航天、雷达、通信以及导航设备等众多领域。
主要特点:
● 超宽的频率覆盖
● 极其纯净的信号质量
● 67GHz带宽内的大动态范围高精度功率输出
● 高精度模拟扫频输出
● 标配内部调制信号发生器和脉冲发生器
● 优异的宽带DCFM,DCØM功能
● 高精度线性AM和指数AM
● 高性能脉冲调制
● 110GHz倍频源模块扩频
● 支持组建自动标量网络分析系统
● 中/英文操作界面,TFT大屏幕真彩液晶显示
● 步进、列表、功率扫描
● U盘自动软件升级

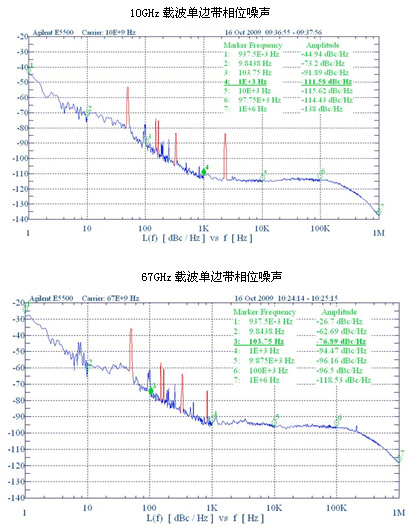

极其纯净的信号质量
AV1464系列合成扫频信号发生器可为您在67GHz的带宽内提供高质量的测试信号,优异的边带相位噪声,出色的谐波、杂散性能,可满足雷达系统开发、卫星通信中对纯净激励信号的测试需要。

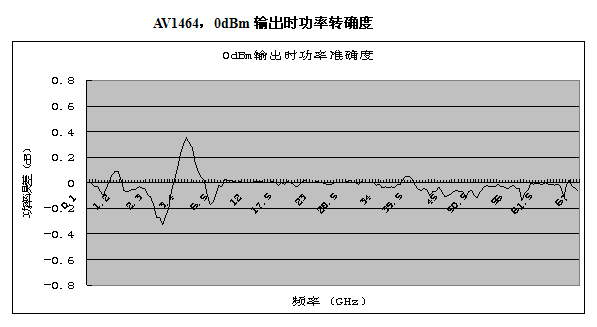

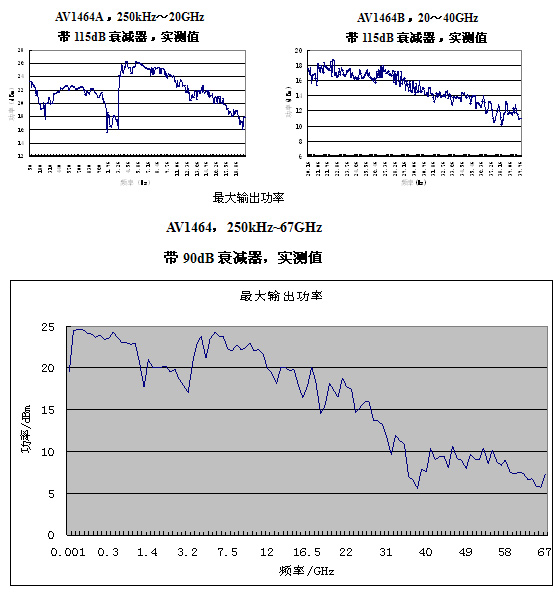

大动态范围高精度功率输出
AV1464系列合成扫频信号发生器通过内置程控步进衰减器,在宽达67GHz的频率范围内可提供大动态范围高精度信号输出,以满足您的测试需要。


高精度模拟扫频
全频段高精度模拟扫频功能,满足您宽带测试中对快速扫频的需要。
内部调制信号发生器和脉冲发生器(标配)

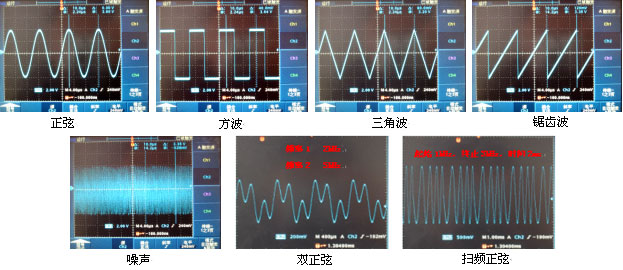

标配双通道内部调制信号发生器,采用直接数字波形合成技术产生高质量调制信号,频率范围DC-1MHz,分辨率0.1Hz,调制波形多达7种,为您提供了全面的信号模拟能力。
标配内部脉冲发生器,共有6种脉冲方式可选,脉冲宽度可在40ns~42s间任意设置,步进10ns,脉冲开关比大于80dB,满足您对高性能脉冲源的测试需求。

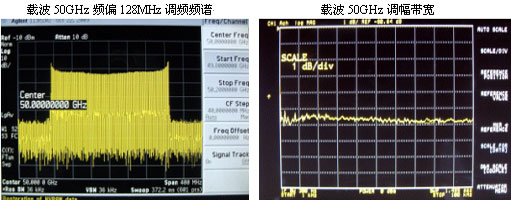

优异的模拟调制(标配)
AV1464标配有优异的模拟调制能力,具有AM、FM、ØM功能,支持内、外调制源输入。优异的DCFM能力,调制率宽达DC~10MHz。优异的DCØM能力,调制率宽达DC~1MHz。具有线性AM和指数AM两种工作模式,线性调幅深度大于90%。为您进行高质量模拟信号发生提供了全面的解决手段。

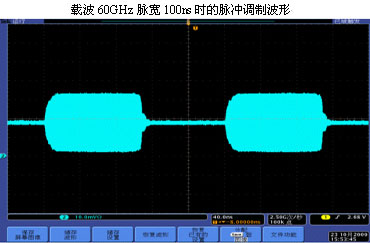

高性能脉冲调制(标配)
AV1464标配有高性能的脉冲调制功能,在输出频率大于3.2GHz时,调制深度>80dB,调制速度<20ns,最小脉宽40ns,支持门控、外部等多种触发方式,具有双脉冲输出、重频抖动、重频参差、重频滑变能力,为您进行雷达脉冲信号模拟提供了灵活方便的解决手段。

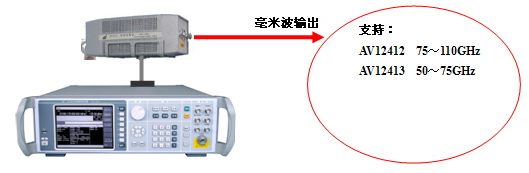

110GHz倍频源模块扩频
AV1464标配有倍频源模块接口,可外加41所波导系列倍频源模块将输出频率扩频到110GHz,为您提供了一个简便、快捷、低成本的高质量毫米波信号产生方案。

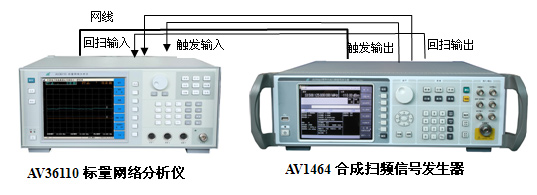

自动标量网络测试系统组建
与AV36110标量网络分析仪可轻松组建自动标量网络测试系统,为您轻松搭建快捷宽带网络测试之路。

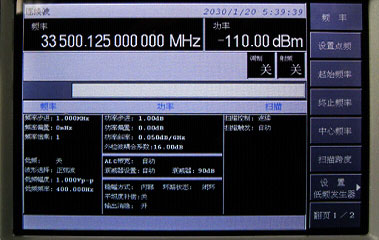

中/英文操作界面,TFT大屏幕真彩液晶显示
AV1464合成信号发生器为全自主设计软件,采用大屏幕、中文操作界面,当前状态信息尽收眼底。操作界面也可根据不同用途及场合设置为英文,方便您的使用。

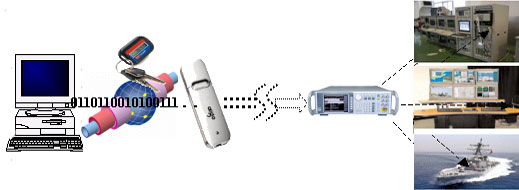

U盘自动软件升级
AV1464合成扫频信号发生器提供了可用于软件智能升级及数据备份的USB接口,您可以方便地利用U盘对仪器进行软件升级及维护,简单快捷。

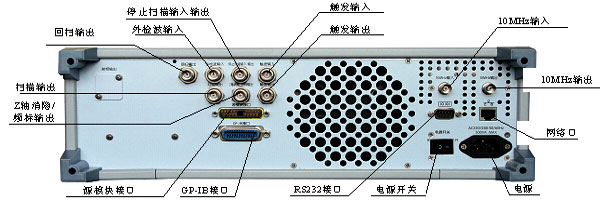

丰富的程控接口
AV1464合成扫频信号发生器提供了RS232接口、GPIB接口、网络口等附加扩展接口,任您自由选择,以便方便地实现远程控制及网络升级功能。

典型应用
电子系统性能综合评估
作为具备业界顶级性能的合成扫频信号发生器产品,AV1464可在250kHz~67GHz的频率范围产生大动态范围高质量模拟仿真信号,用于雷达、电子战、通信装备等电子系统综合性能评估中,解决带宽、灵敏度、动态范围、交调失真等系统指标测试问题。

高性能接收机测试
AV1464合成扫频信号发生器具有大的输出动态范围和极高的频率稳定度,频率分辨率0.001Hz,可输出高精度标准测试信号,用于雷达、电子战、通信装备中的高性能接收机性能测试中,解决灵敏度、动态范围、通道选择性等指标测试问题。

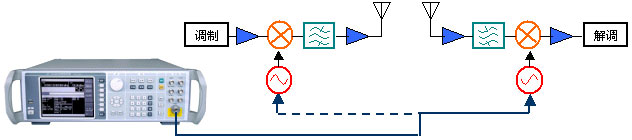

本振替代
AV1464合成扫频信号发生器具有极其纯净的信号质量,可做为理想的本振源替代发射机、接收机等被测设备中的本振,有效避免本振质量不好对测试带来的负面影响,从而保证您的测试精度和可信性。

技术规范
频率范围 |
AV1464A: 250kHz~20GHz AV1464B: 250kHz~40GHz AV1464C: 250kHz~50GHz AV1464: 250kHz~67GHz |
频率 |
N(内部YO谐波次数) |
250kHz≤f≤250MHz |
1/8 |
250MHz<f≤500MHz |
1/16 |
500MHz<f≤1GHz |
1/8 |
1GHz<f≤2GHz |
1/4 |
2GHz<f≤3.2GHz |
1/2 |
3.2GHz<f≤10GHz |
1 |
10GHz<f≤20GHz |
2 |
20GHz<f≤40GHz |
4 |
40GHz<f≤67GHz |
8 |
频率分辨率 |
0.001Hz |
时基老化率 (典型值1) |
5×10-10/天(连续通电30天后) |
扫描模式 |
步进扫描 列表扫描 模拟扫描 功率扫描 |
模拟扫描 |
最大扫描速率 |
250kHz≤f≤500MHz |
25MHz/ms |
500MHz<f≤1GHz |
50MHz/ms |
1GHz<f≤2GHz |
100MHz/ms |
2GHz<f≤3.2GHz |
200MHz/ms |
3.2GHz≤f |
400MHz/ms |
扫频准确度 |
0.05%扫宽(扫描时间100ms,在规定的100ms最大扫宽内) |
谐波2 |
250kHz≤f≤10MHz |
-28dBc(典型值) |
10MHz<f≤2GHz |
-28dBc |
2GHz<f≤20GHz |
-55dBc |
20GHz<f≤40GHz |
-50dBc |
分谐波2 |
250kHz≤f≤10GHz |
无 |
10GHz<f≤20GHz |
-50dBc |
20GHz<f≤40GHz |
-40dBc |
非谐波3 |
250kHz≤f≤2GHz |
-65dBc |
2GHz≤f≤20GHz |
-56dBc |
20GHz<f≤40GHz |
-50dBc |
40GHz<f≤67GHz |
-44dBc |
单边带 相位噪声 (dBc/Hz) |
频率 频偏 |
100Hz |
1kHz |
10kHz |
100kHz |
250kHz≤f≤250MHz (+10dBm时测试) |
–101 |
–121 |
–130 |
–130 |
250MHz<f≤500MHz |
–108 |
–126 |
–132 |
–132 |
500MHz<f≤1GHz |
–101 |
–121 |
–130 |
–130 |
1GHz<f≤2GHz |
–96 |
–115 |
–124 |
–124 |
2GHz<f≤3.2GHz |
–92 |
–111 |
–120 |
–120 |
3.2GHz<f≤10GHz |
–81 |
–101 |
–110 |
–110 |
10GHz<f≤20GHz |
–75 |
–95 |
–104 |
–104 |
20GHz<f≤40GHz |
–69 |
–89 |
–96 |
–96 |
40GHz<f≤67GHz |
–64 |
–83 |
–92 |
–92 |
输出 功率范围 (25±10℃) |
AV1464A:+13dBm~-20dB 加选件1:+11dBm~-120dBm(可设置-135dBm) AV1464B:+10dBm~-20dBm 加选件1:+8dBm~-110dBm(可设置-135dBm) AV1464C/AV1464:+6dBm~-20dBm 加选件2:+3dBm~-110dBm |
功率准确度 (25±10℃) |
无程控步进衰减器时 |
频率 功率 |
>+10dBm |
+10~-10dBm |
-10~-20dBm |
250kHz≤f≤2GHz |
±1.0dB |
±1.0dB |
±2.0dB(典型值) |
2GHz<f≤20GHz |
±1.2dB |
±1.0dB |
±2.0dB(典型值) |
20GHz<f≤40GHz |
/ |
±1.2dB |
±2.2dB(典型值) |
40GHz<f≤50GHz |
/ |
±1.5dB |
±2.2dB(典型值) |
50GHz<f≤67GHz |
/ |
±1.8dB |
±2.5dB(典型值) |
有程控步进衰减器时 |
频率 功率 |
>+10dBm |
+10~-10dBm |
-10~-60dBm |
-60~-90dBm |
250kHz≤f≤2GHz |
±1.0dB |
±1.0dB |
±1.5dB |
±1.8dB(典型值) |
2GHz<f≤20GHz |
±1.2dB |
±1.0dB |
±1.5dB |
±2.0dB(典型值) |
20GHz<f≤40GHz |
/ |
±1.2dB |
±1.8dB |
±2.2dB(典型值) |
40GHz<f≤50GHz |
/ |
±1.5dB |
±2.0dB |
±2.5dB(典型值) |
50GHz<f≤67GHz |
/ |
±1.8dB |
±2.5dB |
±3.0dB(典型值) |
调制性能 |
脉冲调制 |
|
500MHz~3.2GHz |
>3.2GHz |
脉冲调制开关比 |
>60dB |
>80dB |
脉冲调制上升下降时间 |
<150ns |
<20ns |
最小脉宽(内稳幅) |
2μs |
1μs |
最小脉宽(非稳幅) |
1μs |
100ns |
窄脉冲选件 |
|
10MHz~3.2GHz |
>3.2GHz |
脉冲调制开关比 |
>80dB |
>80dB |
脉冲调制上升下降时间 |
<20ns |
<20ns |
最小脉宽(内稳幅) |
100ns |
100ns |
幅度调制 |
调制方式:线性方式,指数方式 调制率(3dB带宽,30%调制深度):DC~100kHz 最大深度:线性方式90%,指数方式20dB 准确度(1kHz调制率,线性方式):±(6%×设置深度+1%) 失真(1kHz调制率,30%深度,线性方式,总谐波失真):<1.5% |
频率调制 |
最大频偏:N×8MHz 准确度(1kHz速率,300Hz~3kHz解调带宽,1kHz<频偏<N×800kHz,除去剩余调频): <±(5%×设置频偏+20Hz) 调制率(3dB带宽):内部直流:DC-100kHz;内部交流:100kHz-1MHz 外部直流:DC-100kHz;外部交流:100kHz-10MHz 失真(1kHz速率,N×800kHz频偏,总谐波失真):<1% |
相位调制 |
最大相偏:调制带宽100kHz时N×80rad 准确度(1kHz速率,300Hz~3kHz解调带宽,1rad<相偏<N×80rad,除去剩余调相,调制带宽100kHz时):<±(5%×设置相偏+0.01rad) 调制率(3dB带宽): 调制带宽100kHz:DC-100kHz;调制带宽1MHz:100kHz-1MHz(典型值) 失真(1kHz速率,,N×40rad相偏,总谐波失真,调制带宽100kHz时):<1% |
内部调制信号发生器 |
函数发生器提供:幅度调制、频率/相位调制信号 波形:正弦波,方波,三角波,锯齿波,噪声,双正弦,扫频正弦 频率范围:正弦波、双正弦、扫频正弦1Hz~1MHz,方波、三角波、锯齿波1Hz-100kHz, 频率分辨率:1Hz 脉冲调制信号:脉冲宽度:20ns~(42s-10ns),脉冲周期:100ns~42s,分辨率:10ns |
射频输出端口 |
AV1464A |
AV1464B |
AV1464C |
AV1464 |
3.5mm(阳) |
2.4mm(阳) |
1.85mm(阳) |
1.85mm(阳) |
显示屏 |
TFT-LCD |
操作界面 |
中文/英文 |
外形尺寸(宽×高×深) |
482mm×152mm×582mm |
最大重量 |
约20kg |
工作温度 |
0℃~+40℃ |
注1、AV1464系列合成扫频信号发生器在环境温度下存放2小时,预热30分钟后,衰减器自动耦合(或者ALC功率大于-5dBm),在给定的工作温度范围内,满足各项指标性能。以典型值方式给出的补充特性仅供用户参考,不作考核。
注2、输出功率为最大指标时,仪器输出频率范围指标内。
注3、输出功率为0dBm时,偏离载波1kHz以远。
● 订货信息:
● 主机:
AV1464A 合成扫频信号发生器 250kHz~20GHz
AV1464B 合成扫频信号发生器 250kHz~40GHz
AV1464C 合成扫频信号发生器 250kHz~50GHz
AV1464 合成扫频信号发生器 250kHz~67GHz
●选件:
1、115dB程控步进衰减器(只对AV1464A、AV1464B)
2、90dB程控步进衰减器(只对AV1464C、AV1464)
3、快脉冲调制器
