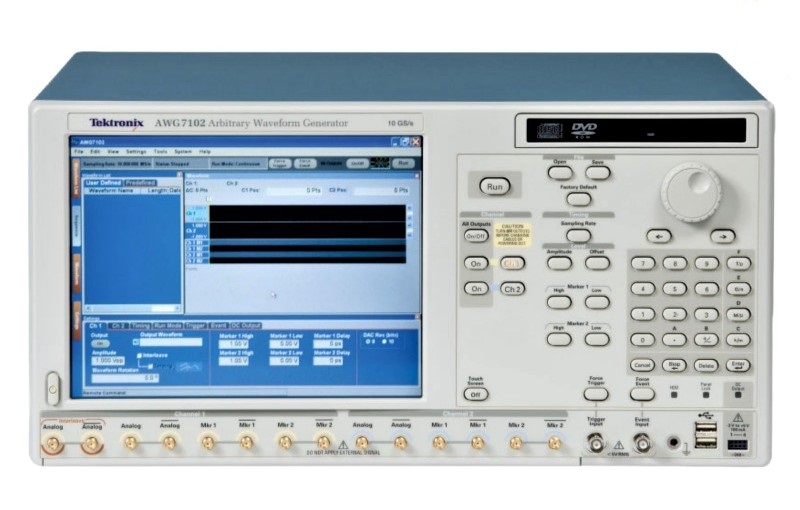

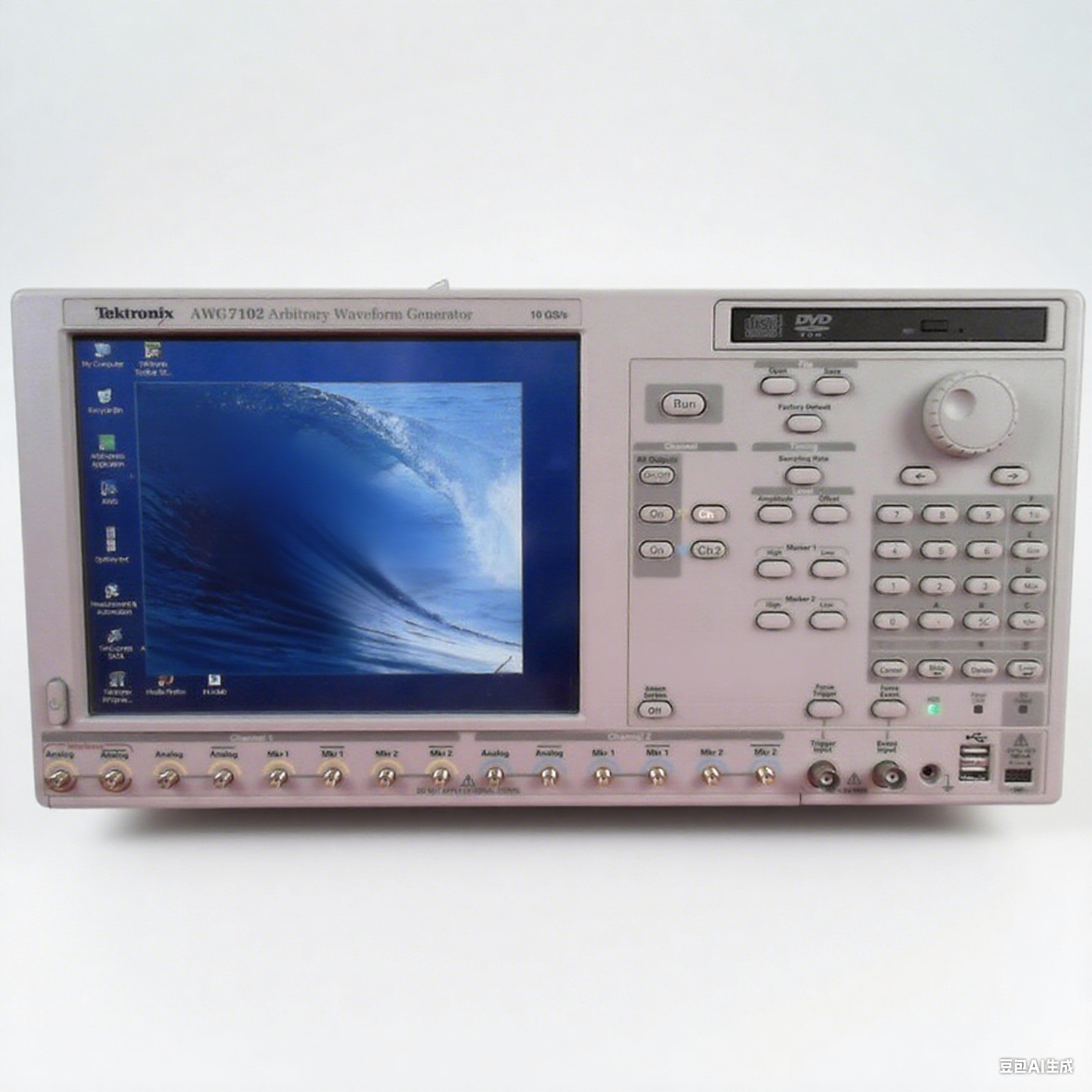

Tektronix/AWG7102/ 任意波形发生器
- Tektronix/AWG7102/ 任意波形发生器
- 欲购买或租赁Tektronix/AWG7102/ 任意波形发生器？请在线咨询或拔打24小时电话：13715327187
详细资料：
Tektronix | AWG7102 任意波形发生器|泰克|AWG-7102|函数信号源
品牌:美国泰克|Tektronix
型号包括：AWG7102、AWG7101、AWG7052、AWG7051
- 高达20 GS/s的取样速率测试和检定当前电子器件和RF设备；
- 最高2个模拟输出和4个数字输出，独立选择相关的波形和频率 ；
- 能够在0 - 5GHz频率范围内生成快速变化的信号；
- 一台测试仪器，生成所需的全部信号：模拟、数字或混合信号；
- 集成式PC、大型彩色显示器、触摸屏、可移动硬盘、CD/DVD驱动器、USB端口、以太网和GPIB，为提高效率提供了巨大的灵活性。
应用
磁盘驱动器（磁性/光学）读/写
高达5 Gbps的数据速率（2点/单元）或50ps的定时分辨率
电信/数据通信：
高达10 Gbps的数据速率（二进制，预加重/去加重和多电平逻辑）
无线通信：
高达５GHz（4个波形点/周期）的任意RF/IF和宽带调制I和Q基带信号
混合信号设计和测试
2通道模拟输出外加4通道标尺输出
高速、低抖动的数据、脉冲和时钟源
生成实际环境的、理想的或失真的信号，包括所有毛刺，异常事件和损伤
以增强方式或恶化方式回放DSO捕获的信号
从第三方工具中导入波形矢量，如MathCAD, MatLab, Excel及其他程序
|
|
AWG7102 |
AWG7101 |
AWG7052 |
AWG7051 |
|
波形长度 |
2-32,400,000点(或2-64,800,000点,选项01),为64的倍数
隔行扫描: 2-64,800,000点(2-129,600,000点,选项01),为128的倍数 |
2-32,400,000点(或2-64,800,000点,选项01),为64的倍数 | ||
|
波形数量 |
1-16,000 | |||
|
序列长度 |
1-4,000步进 | |||
|
序列重复计数器 |
1-65,536或无穷大 | |||
|
序列控制 |
重复数量,等待触发,GO-TO-N和跳转 | |||
|
跳转模式 |
同步和异步 | |||
|
运行模式 | ||||
|
连续运行 |
反复输出波形,如果定义了一个序列,将根据序列的顺序和重复功能 | |||
|
触发运行 |
只在收到外部触发,内部触发,GPIB触发,LAN触发或手动触发时输出波形一次 | |||
|
选通运行 |
在选通为真时开始输出波形,在选通为假时复位到起始位置 | |||
|
序列 |
根据序列定义输出波形 | |||
|
隔行扫描操作 |
高达20GS/s的取样速率(选项06) |
- | ||
|
时钟发生器 | ||||
|
取样频率 |
10MS/s-10GS/S(隔行扫描时10GS/S-20GS/S) |
10MS/s-10GS/S |
10MS/s-5GS/S | |
|
分辨率 |
8位 | |||
|
内部时钟 | ||||
|
准确性 |
±(1ppm+老化)以内,老化: ±1ppm/年以内 | |||
|
时名相噪 |
100KHz偏置时小于-90dbc/Hz | |||
|
内部触发发生器
内部触发速率 | ||||
|
范围 |
1.0us-10.0s | |||
|
分辨率 |
3位,最小0.1us | |||
|
输出间的偏移控制 | ||||
|
范围 |
-100ps- +100ps |
- |
-100ps- +100ps |
- |
|
分辨率 |
1ps |
- |
1ps |
- |
|
偏移准确性 |
±(设定值的10%+10ps) |
- |
±(设定值的10%+10ps) | |
仪器保证：
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
