详细资料：

主要性能指标

• 示波器
  • 分为 2 条模拟通道和 4 条模拟通道两种型号
  • 1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 带宽型号
  • 带宽可以升级（高达1 GHz）
  • 高达5 GS/s 的采样率
  • 所有通道上 10 M点的记录长度
  • >280,000 wfm/s 的最大波形捕获速率
  • 标配无源电压探头，3.9 pF 电容负载，1 GHz 、500 MHz 或 250 MHz 模拟带宽
• 频谱分析仪
  • 频率范围
    • 标配： 9 kHz – 示波器带宽
    • 选配： 9 kHz - 3 GHz
  • 超宽捕获带宽，高达 3 GHz
• 任意函数发生器（选配）
  • 13 种预先定义的波形类型
  • 50 MHz 波形生成功能
  • 128 k 任意波形发生器记录长度
  • 250 MS/s 任意波形发生器采样率



• 混合信号设计和分析
  • 自动触发、解码和搜索并行总线
  • 多通道建立时间和保持时间触发
  • MagniVu? 高速采集，在数字通道上提供 121.2 ps 的精细定时分辨率
• 协议分析
  • 触发、解码和自动搜索最常用的嵌入式设计串行总线标准上的数据包级内容
  • 导出协议解码表，存档测试结果



波形分析

验证您的原型设计是否符合模拟结果并满足项目的设计目标，这需要对其行为进行分析。 这些任务范围从简单的上升时间和脉宽检查到复杂的功耗分析及噪声源探究。

示波器提供全面的集成分析工具，包括基于波形的和基于屏幕的光标、自动测量、高级波形数学运算（包括任意公式编辑、FFT 分析、波形直方图和趋势图），形象地显示测量结果随时间的变化情况。

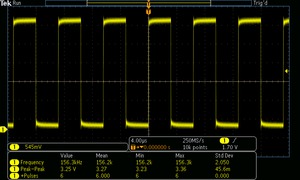

自动测量读数提供了可重复的波形特点统计视图。

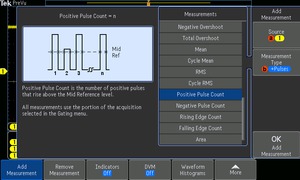

每种测量均有帮助文本以及相关图形，帮助解释如何进行测量。

波 形直方图直观显示波形如何随时间变化。 水平波形直方图特别适合洞察一个时钟信号里有多少抖动以及抖动的分布， 垂直直方图则特别适合深入了解一个信号中有多少噪声以及噪声的分布。 波形直方图测量提供了与波形直方图分布有关的分析信息，可以深入了解其分布的广度、标准偏差、平均值等。

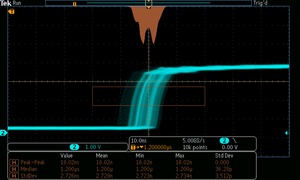

上升沿的波形直方图显示边沿位置（抖动）随时间的分布， 包括在波形直方图数据上进行的数字测量。

视频设计和开发

许多视频工程师仍对模拟示波器情有独钟，相信模拟显示器上的亮度等级是查看某些视频波形细节的唯一方式。 快速的波形捕获速率结合其信号亮度等级显示，不但能够提供与模拟示波器同样丰富的信息显示，还能提供多得多的细节以及数字示波器的所有优势。

IRE 和 mV 刻度、场释抑、视频极性、HDTV 和定制（非标准）视频触发、智能到能够检测视频信号的 Autoset 等标配功能，使 MDO3000 系列成为市场上面向视频应用的最简便易用的示波器。 再加上高带宽和四条模拟输入，以及一个内置的 75 Ω 输入终端（1 GHz 型号不可用），示波器为模拟和数字视频应用提供了充足的性能。 其甚至还提供了一个视频图像模式，可以看到正在查看的视频信号的画面，适用于 NTSC 和 PAL 信号。

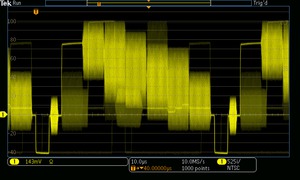

查看 NTSC 视频信号， 注意 MDO3000 提供的辉度等级视图，其能够表示时间、幅度和幅度分布随时间变化。

查看 NTSC 全彩条信号图像。 视频图像模式包含了自动对比度和亮度设置以及手动控制。

功率分析（选配）

客 户对更长电池寿命的设备及更低能耗的绿色解决方案的需求日益增加，需要电源设计师们检定开关损耗，并将其降至最低，以提高效率。 此外，还需要对电源的功率水平、输出纯度及向电源线路的谐波反馈进行检定，以符合国家和地区的电源质量标准。 在历史上，在示波器上完成这些测量以及其他诸多功率测量相当耗时，需要手工完成，并且非常繁琐。 可选的功率分析工具极大地简化了这些任务，可以准确快速地分析电源质量、开关损耗、谐波、安全作业区 (SOA)、调制、纹波和转换效率（di/dt、dv/dt）。 功率分析工具完全集成在示波器内，只需一个按钮即可完成自动化可重复功率测量。

功率质量测量表。 自动功率测量功能可以快速准确地分析常用电源参数。

极限/模板测试（选配）

开 发过程中一项常见的任务是检定系统中某些信号的行为。 其中一种方法是极限测试，即将被测信号与已知良好的相同信号或其“黄金”版本进行比较，通过用户自定义的垂直和水平容差进行判断。 另一种常见的方法是模板测试，其将被测信号与模板进行比较，寻找待测信号与模板冲突的位置。 MDO3000 系列同时提供极限测试和模板测试功能，用于长时间的信号监测以及在设计或生产线上的测试中对信号进行检定。 通过定义测试持续时间（以波形个数或时间为单位）、判断测试失败所用的违规门限、计算命中数并伴随统计信息，以及发生违规、测试失败和测试完成时的操作， 即可按照自己的具体要求来定制测试。 无论从已知良好的信号还是从定制或标准模板中指定模板，都可以异常简便地搜索异常波形(如毛刺)，执行通过/失败测试。

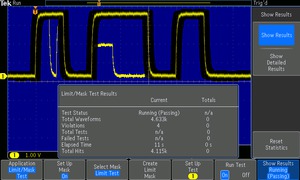

极限测试，显示从黄金波形中创建的模板，并与实时信号进行比较。 结果显示与测试有关的统计信息。a
