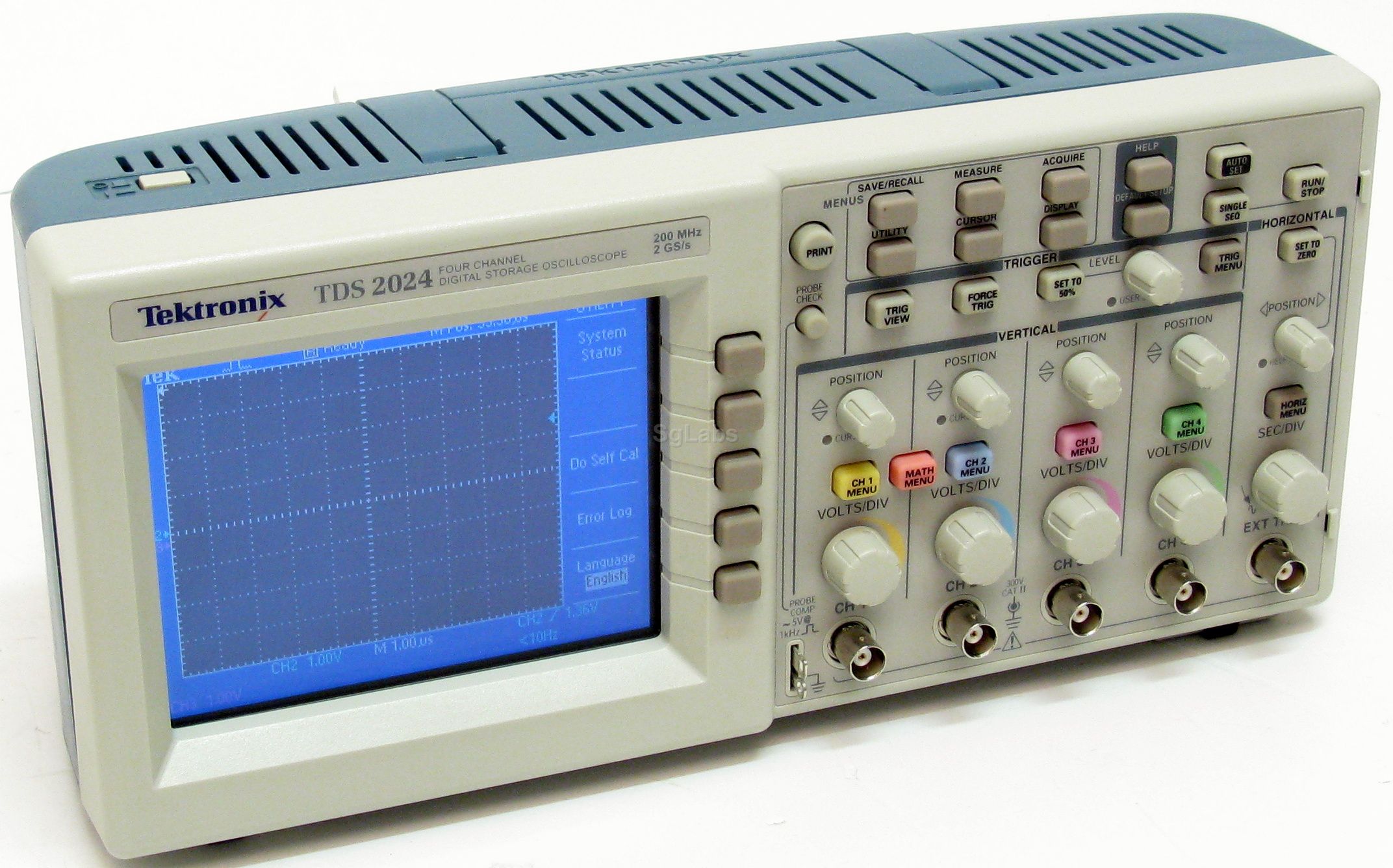

TDS2024

彩色

4

200MHz

2.0 GS/s

所有通道2.5K点

2.5 ns到50sec/div

触发源触发频率读出，所有型号标准配置

11 种波形参数测量

• 比传统数字示波器精确得多的实时波形采集技术更加精确的数字测量
• 显示与测量更高频率的信号，更快的上升时间，发生混叠的可能性更小
• 理想的产品设计，维护，维修与生产工具

• 在5mV/格以上以全带宽采集信号，比TDS200系列有较大提高（TDS200在2 mv/div and 5 mV/div 刻度时是20MHz 的带宽限制）
• 所有型号的带宽灵敏度是20 MHz @ 2 mV/div
• 模拟电路设计与调试的理想工具

• TDS2000 系列每一通道具有不同颜色的波形，读出，以及游标
• 简化多通道复杂波形的观测
• 理想的设计，维护，维修与制造工具

• 自动监测正弦波，方波及视频信号，并以图形化界面显示这些信号的自动设置选项
• 使用者可以选择进一步的设置选择，包括上升下降沿，视频行场及FFT等
• 按照信号的不同类型，自动显示4种参数的自动测量值
• 只显示有信号的通道(关闭无信号的通道)
• 当多个信号连接至示波器时，使用频率最低的信号作为触发源（而不是最小数通道）
• 提高测试效率

• 指示使用者正确地调整探头补偿，确认探头衰减因数
• 优化探头设置，保证测量精度

• 简化与加速测量过程，减少人为误差
• 包括：最小值，最大值，上升时间，下降时间，＋脉冲宽度，－脉冲宽度，周期，平均值，周期有效值，峰峰值
• 进行重复测试时尤其有用

• 象在线手册一样
• 提供帮助目录，超文本链接主题，使用者可以有选择性地学习各种示波器的功能
• 帮助语言与界面语言选择对应
• 提高使用效率

数学运算功能 标配

• 显示频域谱线，快速谐波分析及其它频域测量
• 分析，测量与调试电路更加快捷
• 自动设置功能使得FFT通过一个按键就可以实现

• 触发于小于，大于或等于可选时间限制的脉冲，33ns 到 10sec 可选择
• 加速数字电路设计，调试与分析

• 触发于视频信号特定的行
• 提高测试效率
• 理想的视频设计，调试，维护工具

• 所有型号提供前面板不同于输入通道的外触发输入
• 所有通道都可以用来进行测量
• 设计调试多通道信号的理想工具

• 由触发源自动激活（视频触发时除外）
• 使用者可以测量触发信号的频率（包括外触发源），无需再使用一个通道做输出
• 理想的设计，生产与维护手段

• 观察触发前的信息，发现造成故障的原因，而不是仅仅看到发生了什么故障
• 通过前面板操作可设为零

• 简单的用户界面使得仪器更加容易使用，减少学习时间，提高效率
• 传统的，熟悉的模拟风格的控制按钮，使用者可以通过前面板完成大部分常用功能，如自动设置，帮助，单次捕获，打印，扫描速度等
• 前面板带灯光指示，指示位置与电平旋钮工作于特殊功能

• 菜单与显示可以选择10种操作界面：英语，法语，德语，意大利语，葡萄牙语，俄语，简体中午，繁体中文，朝鲜语，日语
• 手册也具有多种文字
• 前面板说明文字同样具有多语言

• 捕获偶发或非重复性信号更加简单
• 前面板单次按键实现
