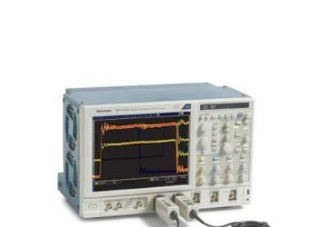

Tektronix/MSO73304DX/示波器

• Tektronix/MSO73304DX/示波器
• 欲购买或租赁Tektronix/MSO73304DX/示波器？请在线咨询或拔打24小时电话：13715327187

详细资料：

指标

通道触发。 可视触发区域可与跨多通道的事件相关联，比如同时在 2 条 USB2.0 总线上传输数据包。

通过仅触发最重要的信号事件，可视触发可以节约大量捕获时间并在捕获过程中手动搜索。 只需几秒或几分钟，即可找到重要事件并完成调试和分析工作。 使用“标记所有触发事件”功能设定“可视触发”之后，示波器可以自动搜索整个需要的波形，寻找具有相同特点的所有事件并标记，该功能可以节约大量时间。

DDR 内存总线事件涉及到时钟、选通和数据通道，以及数据的多重幅度和突发脉冲。

DDR 内存。 可视触发用于隔离 DDR3 中指定比特码型上的写入突发脉冲的偶发事件。 当 DQ 启动从非三态电压值开始时，触发事件是 11000000 的写入 DQ 突发脉冲。 DDR 内存总线事件涉及到时钟、选通和数据通道，以及数据的多重幅度和突发脉冲。

布尔逻辑触发限定。 布尔逻辑使用逻辑 OR，支持用户同时监视每个比特并在采集的过程中随时捕获异常的发生。
触发发生在 10 次脉冲组成的一次突发脉冲的宽度上。 如图所示，在第一次时钟脉冲之前画出一个“必须排除在外”的区域，在第十次脉冲之后画出第二个“必须排除在外”区域，这样便可定义捕获所需突发脉冲宽度的可视触发。

MSO73304DX系统检定和余量测试

当设计正常运作以后，下一个工作就是全面检定其性能。MSO/DPO70000 系列提供了业界最全面的分析和验证工具集，如数学表达式、波形模板测试、通过/失败测试、事件搜索以及事件标记。 自动化工具减少了沉闷的工作，提高了可靠性，加快了执行上百个检定测量的速度。
高级波形分析

全面分析被测系统中的功率、电压和温度极限是一件耗时的工作。 MSO/DPO70000 系列提供了广泛的内置高级波形分析工具。

波形光标可以简便地测量轨迹到轨迹的定时特点，连接 YT 显示模式和 XY 显示模式的光标则可以简便地考察相位关系和安全工作区越限。 可以使用图形面板选择 53 种自动测量功能，这些面板以逻辑方式把测量分成幅度、时间、直方图和通信等类别。 通过平均值、最小值、最大值、标准偏差和样本总量等统计数据，可以进一步考察测量结果。

MSO73304DX对波形数据定义和应用数学表达式，可以在屏幕上按照您可使用的术语显示结果。 您只需按一个按钮，就可以进入常用的波形数学函数。 或者对高级应用，还可以使用简便易用的计算器样式的编辑器，创建代数表达式，其中包括当前波形、参考波形、数学函数、测量值、标量和用户定义变量。

利用深度采集内存，可以在多个周期上进行余量测试，还可以观察采集数据长时间的趋势。 另外，示波器采集的数据可以使用专用的电子表格工具栏导入 Microsoft Excel，或使用 Word 工具栏来生成自定义报告，这些工具随 MSO/DPO70000 系列产品提供。
自动化的工具提高测量吞吐量
