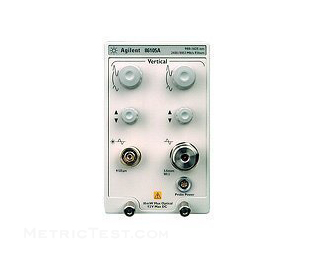

• 产品简介：Keysight 86105A 拥有两个测量通道，分别为光通道和电通道。每个通道都有两种带宽设置，可在低噪声性能和高速信号保真度之间灵活切换。光通道配备可切换滤波器，能构成校准的 SDH/SONET 参考接收机，适用于多种速率的合规性测试。该模块可精确表征光波形，测量信号平均功率，电通道则可用于支路电信号测量等多种用途。
• 产品详情：
  • 通道配置：包含一个 20GHz 放大光通道和一个 20GHz 电通道，光通道用于 9/125 光纤，电通道采用 3.5mm 阳头输入。
  • 带宽设置：每个通道都有 12.4GHz 和 20GHz 两种带宽设置。在 12.4GHz 低带宽模式下，示波器噪声性能优异；20GHz 模式则可为高速信号提供更高的保真度。
  • 波长范围：光通道的波长范围为 1000-1600nm，可覆盖常见的光通信波长区域。
  • 噪声特性：光通道典型 rms 噪声为 8μW（12.4GHz 带宽）、15μW（20GHz 带宽）；电通道典型 rms 噪声为 0.25mV（12.4GHz 带宽）、0.5mV（20GHz 带宽）。
  • 输入信号：电通道最大输入信号为 ±2Vdc。
  • 参考接收机功能：支持 155Mb/s、622Mb/s、2.488Gb/s、0.622/2.488Gb/s 或 2.488/9.953Gb/s 等多种速率的参考接收机功能。
  • 校准特性：光通道在 1310nm 和 1550nm 波长上经过校准，可精确显示光功率单元中接收到的光波形，并测量信号的平均功率。
  • 滤波器功能：光通道有可切换滤波器，可用于 155、622、2488 或 9953Mb/s 速率的合规性测试。
  • 应用场景：电测量通道可用于测量支路电信号，评估收发器测试中的接收机性能，配合  各种外置光接收机进行测量，或用于一般用途的测量。
