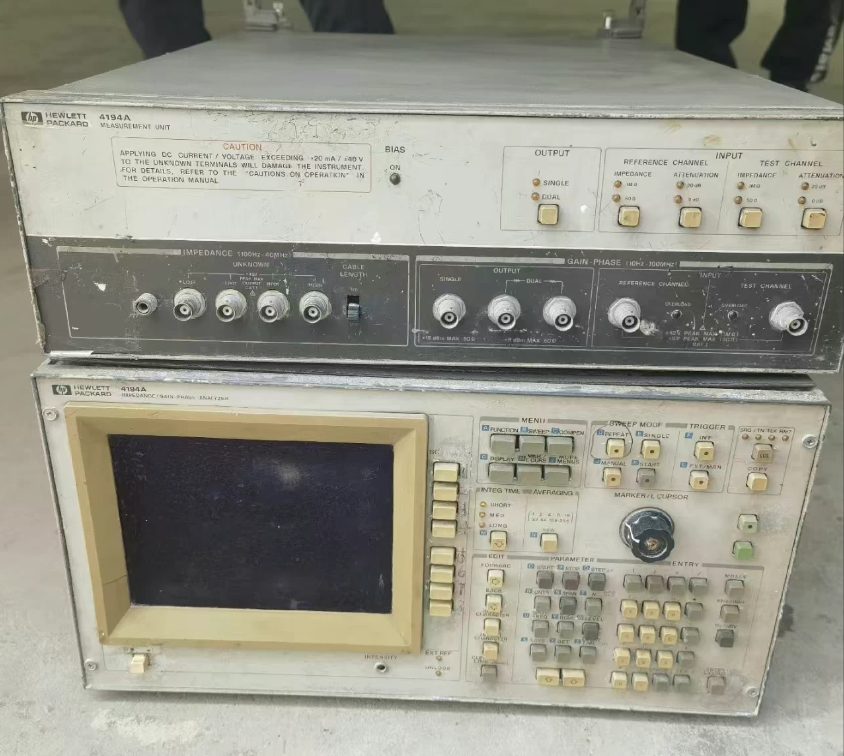

Keysight/4194A/阻抗/增益相位分析仪

• Keysight/4194A/阻抗/增益相位分析仪
• 欲购买或租赁Keysight/4194A/阻抗/增益相位分析仪？请在线咨询或拔打24小时电话：13715327187

详细资料：

Agilent 4194A阻抗/增益—相位分析仪是对元件和电路进行有效的测量、分析或合格/不合格测试的综合性解决方案。它可又快又方便地评估和测试各种阻抗特性和传输特性，包括二次参数的导出。Agilent 4194A可提高工作效率并节省测试费用，分析仪无论在阻抗还是传输的测量上均很灵活且有广泛的测量功能。它还用自动顺序编程（ASP）来现实完全可程控。通过存入面板上的键入操作，就能对所希望的测量和计算（包括图形分析）进行简单编程，从而使你能自定义测量、计算和分析功能。Agilent 4194A还具备高精度和误差消除功能，以保证可靠的测量。

特点：

• 宽的阻抗测量范围：100Hz~40MHz，10mΩ~100mΩ,用Agilent 4194A/B时为10kHz~100MHz,0.1Ω~1MΩ

• 增益—位测量

• 10Hz~100MHz，-107dBm~+15dBm,0.1dB分辨率

• 灵活的测量，计算和分析功能，彩色图形显示

• 完全可程控

• 宽范围的精确测量

• 快速分析

• 等效电路分析功能

• 自动顺序编程（ASP）

• 用Agilent 4194A/B阻抗探头配件增加功能
  技术指标
  阻抗测量


• 测量参数：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q可提供12种参数组合

• 测试频率：100Hz~40MHz（电缆长度：0m)

• 振汇器电平：10mV~1Vrms(≤10MHz),10mV~0.5Vrms(>10MHz);(UNKNOWN端开路），3位分辨率

• 直流偏置：0~±40V，10mV分辨率

• 测量终端：4端对配置

• 测量范围和最高分辨率



































  测量参数	范围	最大分辩率
  |Z|,R,X	10mΩ~100mΩ	100μΩ
  |Y|,G,B	10nS~100S	1nS
  θ	±180°	0.01°
  L	1nH~100kH	10pH
  C	10fF~0.1F	0.1fF
  D	0.001~10	0.001
  Q	0.1~1000	0.1



• 基本测量精度：0.17%

• 电平监视：1mV~1 Vrms,1μA~20mA
  增益—相位测量


• 测量参数：Tch/Rch(dB,线性比值）；Tch,Rch(V,dBm,dBv),θ(度，弧度）；Tch=测量通道：Rch=参考通道，=群延时

• 10Hz~100MHz，1mHz分辨率

• 孔径频率范围：（群延时测量）频率间隔的0.5%~100%

• 振荡器电平：-65dBm~+15dBm,0.1dB分辨率

• 测量范围：Tch/Rch:0~±120dB,0.001dB分辨率;Tch,Rch:-107dBm~-5dBm(0dB衰减器）,-87dBm~+15dBm,(20dB衰减器）；0.001dB，分辨率：θ：±180°（利用相位刻度扩展功能，可连续显示相位）0.01°分辨率；：0.1ns~1s,0.1ns分辨率

• 基本测量精度：Tch/Rch:0.1dB,0.5°;Tch,Rch:0.35dBm

• 电平监视：监视参考通道和测试通道的输入电平，单位为dBm,dBV和V。
  利用4194A/B的阻抗测量
  下列技术指标适用于agilent4194A与agilent4194A/B联用的情况


• 频率范围：10kHz~100MHz,1mHz分辨率

• 振荡器电平：选件350：10mV~1.28Vrms;选件375：10mV~1.54Vrms

• 直流偏置：内部：±40V，±20mA；外部：±150V，±500mA，max.25W

• 测量范围：100mΩ~1MΩ

• 基本测量精度：±1.5%~3%(≥100kHz),±3%~6%(<100kHz)

• 电缆长度：Agilent4194A:1.5m,Agilent4194B:3m
  共有技术指标：


• 触发方式：内部、外部和手动

• 扫描功能：扫描参数：频率、振荡漾器电平、直流偏置（只适用于阻抗测量）；输入START/STOP或CENTER/SPAN；扫描功能：部分扫描、扩大标记扫描、程控点测量
  显示器


• CRT：7.5英寸彩色CRT

• 显示方式：矩形（X-A&B)，矩形（A-B），表

• 显示控制：自动标度，叠加和存储
  分析：


• 标记：单一标记，Δ标记，双标记

• 线光标：线光标：Δ-线光标

• 等效电路功能：近似，模拟

• 算术运算：数据寄存器操纵：利用算术运算和功能来操纵数据寄存器合格/不合格极限
  编程：


• 自动顺序编程（ASP）：利用内部程序语言来控制的Agilent4194A的工作。ASP可以用面板键输入或由Agilent-IB调用

• 程序存储器容量：20kB的非易失存储器

• 复制：转储、绘图、打印方式
  一般指标：


• 工作温度和湿度：0°~40℃（Agilent4194A:-20~+65℃,在40℃上，相对湿度≤95%）

• 储藏温度：-30℃~+60℃（Agilent4194A:-40~+65℃）

• 安全措施：符合IEC-348，UL-1244标准

• 电源：100，120，220V±10%，240V-10%，+5%，48~66Hz，400VA（max）

• 尺寸：425mm(宽）*375mm(高）*620mm(长）（16.73英寸*14.76英寸*24.41英寸）

• 重量：净重，约37kg(81.4磅）
  参考数据：典型测量速度：


• 阻抗：约3.7ms/点

• 增益一相位：约3.5ms/点

• 阻抗（与Agilent41941A/B联用时）：约5.2ms/点

仪器保证：

我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
