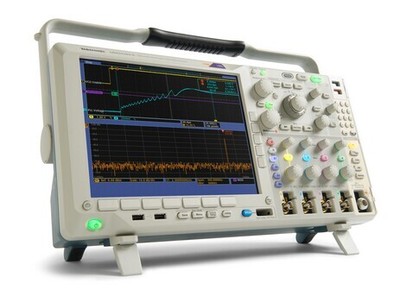

Tektronix/MDO4014B-3/混合域示波器
详细资料:主要性能指标 4 条模拟通道 1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号 16 条数字通道 MagniVu™ 高速采集提供 60.6 ps 的精细定时分辨率 9 kHz 至 3 GHz 或 9 kHz 至 6 GHz 频率范围型号 超宽捕获带宽 1 GHz 1 条频谱分析仪通道 标配无源电压探头,3.9 pF 容性负载,500 MHz 或 1 GHz 模拟带宽 主要特点 频谱分析 专用前面板控件,用于经常执行的任务 自动峰值标记用于识别频谱峰值的频率和幅度 手动标记可进行非峰值测量 轨迹类型包括:正常、平均、保持和最小保持 检测类型包括:+峰值、-峰值、平均和取样 三维频谱图显示可方便观察和深入了解缓慢变化的射频现象 自动测量包括:通道功率、邻信道功率比 (ACPR) 和占用带宽 (OBW) 触发射频功率电平 触发频谱分析或自由运行频谱分析 混合域分析 在一台仪器中以时间相关方式采集模拟信号、数字信号和射频信号 Wave Inspector® 控件可以从时域和频域中轻松浏览时间相关数据 从频谱分析仪输入中导出幅度、频率和相位随时间变化波形 选择频谱时间来查找和分析射频频谱随时间的变化情况,即使在停止的采集上也可进行 选配的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的串行协议触发、解码及搜索 264 毫米高亮度 XGA 彩色显示器 体型小,重量轻 - 仅 147 毫米厚,重 5 公斤 连接 前面板和后面板各有两个 USB 2.0 主控端口,可快速方便实现数据存储、打印及连接 USB 键盘 后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机 集成 10/100/1000BASE-T 以太网端口实现网络连接,视频输出端口用于将示波器显示画面输出到监视器或投影仪 OPTIONAL APPLICATION SUPPORT Advanced RF triggering Power analysis Limit and mask testing HDTV and custom video analysis 仪器保证:我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。 |
|
|||||||||||||||||
|
