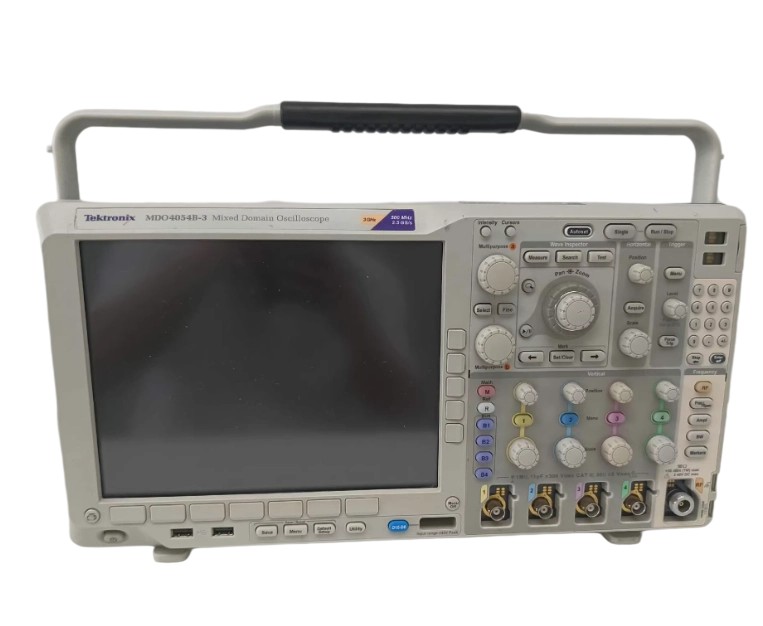

Tektronix/MDO4054B-3/Tektronix MDO4054B-3 混合域示波器

Tektronix/MDO4054B-3/Tektronix MDO4054B-3 混合域示波器
欲购买或租赁Tektronix/MDO4054B-3/Tektronix MDO4054B-3 混合域示波器？请在线咨询或拔打24小时电话：13715327187

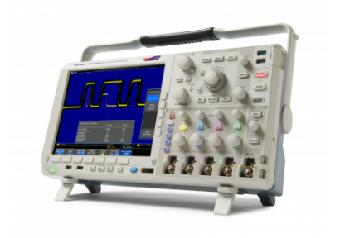

Tektronix MDO4054B-3 混合域示波器/Tektronix缩略图

详细资料：

产品描述:

泰克MDO4054B-3混合域示波器提供4个500 MHz带宽的模拟通道，上升时间为700 ps。该单元提供9 kHz至3 GHz的射频通道频率范围。时间协调模拟，数字和射频信号采集可用在这一台仪器。将示波器集成到您的设计中，快速有效地解决复杂的设计问题。观察频域，并将事件与域现象引起事件的时间联系起来。频域视图中显示的频谱取自时域视图中由短橙色条指示的时间段-称为频谱时间。使用MDO4054B-3，可以通过采集移动频谱时间，以研究RF频谱如何随时间变化。这可以在示波器工作和运行时完成，也可以在停止采集时完成。

使用传统的示波器FFT，通常可以获得FFT显示的理想视图，或其他感兴趣的时域信号的理想视图，但不能同时获得这两者。这是因为传统示波器只有一个采集系统，只有一组用户设置，如记录长度、采样率和每格时间，这些设置驱动所有数据视图。但是对于泰克MDO4054B-3，频谱分析仪有自己的采集系统，该系统独立于模拟和数字通道采集系统，但与时间相关。这允许优化配置每个域，为所有感兴趣的模拟、数字和射频信号提供完整的时间相关系统视图。

特点:

混合域分析

时间相关的模拟，数字和射频信号采集在一个单一的仪器
Wave Inspector控件提供了从时域和频域的时间相关数据的轻松导航
来自射频输入的振幅、频率和相位与时间波形
可选择的频谱时间，以发现和分析RF频谱如何随时间变化-即使在停止采集

光谱分析

专用的前面板控件通常执行的任务
自动峰值标记器识别频谱峰值的频率和振幅
手动标记可以实现非峰值测量
跟踪类型包括:正常、平均、最大保持和最小保持
检测类型包括:+峰值、-峰值、平均和样本
频谱图显示可以方便地观察和洞察缓慢变化的射频现象
自动测量包括:信道功率、相邻信道功率比(ACPR)和已占用带宽(OBW)
在射频功率电平触发
触发或自由运行光谱分析
可选串行触发和分析-串行协议触发，解码，并搜索I2C, SPI, USB，以太网，CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553，和I2S/LJ/RJ/TDM 10.4 in。(264毫米)明亮的XGA彩色显示屏占地面积小，重量轻-只有5.8英寸。(147毫米)深，11磅(5公斤)Wave Inspector®控制提供简单的导航和自动搜索波形数据
