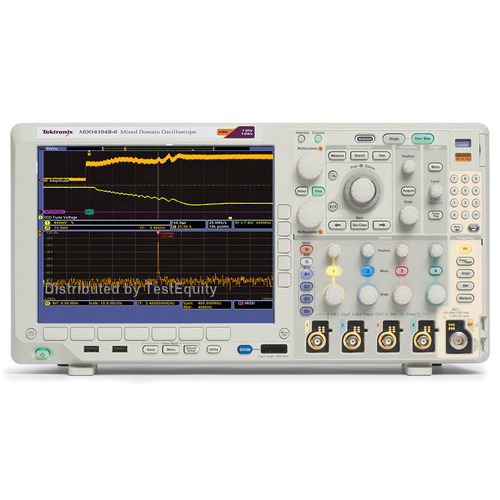

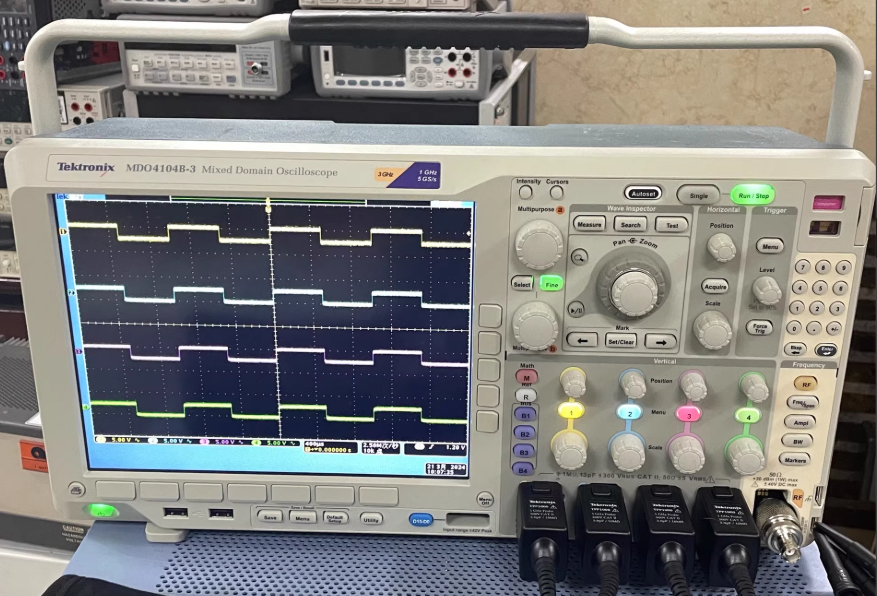

Tektronix/MDO4104B-3/泰克 MDO4104B-3 混合域示波器
- Tektronix/MDO4104B-3/泰克 MDO4104B-3 混合域示波器
- 欲购买或租赁Tektronix/MDO4104B-3/泰克 MDO4104B-3 混合域示波器?请在线咨询或拔打24小时电话:13715327187
详细资料:
型号
|
模拟带宽
|
采样率
|
记录长度
|
模拟通道
|
数字通道
|
RF 通道
|
RF 频率范围
|
MDO4014B-3
|
100 MHz
|
2.5 GS/s
|
20 M 点
|
4
|
16
|
1
|
9 kHz - 3 GHz
|
MDO4034B-3
|
350 MHz
|
2.5 GS/s
|
20 M 点
|
4
|
16
|
1
|
9 kHz - 3 GHz
|
MDO4054B-3
|
500 MHz
|
2.5 GS/s
|
20 M 点
|
4
|
16
|
1
|
9 kHz - 3 GHz
|
MDO4054B-6
|
500 MHz
|
2.5 GS/s
|
20 M 点
|
4
|
16
|
1
|
9 kHz - 6 GHz
|
MDO4104B-3
|
1 GHz
|
5 GS/s
|
20 M 点
|
4
|
16
|
1
|
9 kHz - 3 GHz
|
MDO4104B-6
|
1 GHz
|
5 GS/s
|
20 M 点
|
4
|
16
|
1
|
9 kHz - 6 GHz
|
特点
|
优点
|
4 条模拟通道,16 条数字通道 1 条 RF 通道
|
一台仪器即可分析模拟、数字和 RF 信号,为复杂设计实现系统级排障。
|
集成频谱分析仪,宽捕获带宽
|
-65 dBc(典型)动态范围以及高达 6 GHz 的频率范围,可以精确分析您的 RF 信号,高达 3.75 GHz 的超宽捕获带宽,让您观察关心的整个频谱。
|
一整套触发功能,包括高级 RF 触发
|
提供超过 125 种触发组合,包括建立时间/保持时间、串行包内容、并行数据以及带有高级 RF 功率触发的特定 RF 事件(脉宽、欠幅、逻辑等等),快速捕获异常信号。
|
串行和并行总线触发和分析
|
通过自动出触发、解码和搜索,快速调试您的并行总线和/或常见串行总线。
|
Wave Inspector® 控件
|
方便地在很长的记录长度内搜索、标记和导航,查找所有出现的事件。
|
低电容无源电压探测
|
标配四只探头,拥有业内最佳的 3.9 pF 电容负载和高达 1 GHz 的带宽,确保准确测量。
|
时间相关显示带频谱时间
|
在采集中移动频谱时间,即可研究 RF 频谱随时间如何变化、随设备状态如何变化。通过模拟、数字和 RF 信号的时间相关显示,随时掌握您的设计中正发生什么。
|
RF 与时间光迹
|
查看时域中显示的 RF 信号幅度、频率或相位与时间关系;方便测量 RF/系统等待时间。
|
高级 RF 分析,带 SignalVu-PC 矢量信号分析软件
|
实现 Wi-Fi (IEEE 802.11 a/b/g/j/n/p/ac) 信号质量分析、脉冲分析、音频测量、AM/FM/PM 调制分析、通用数字调制,等等。
|
仪器保证:
我们的大多数设备在装运之前均经过严格的质量检测与校验。也可申请国家计量证书。
