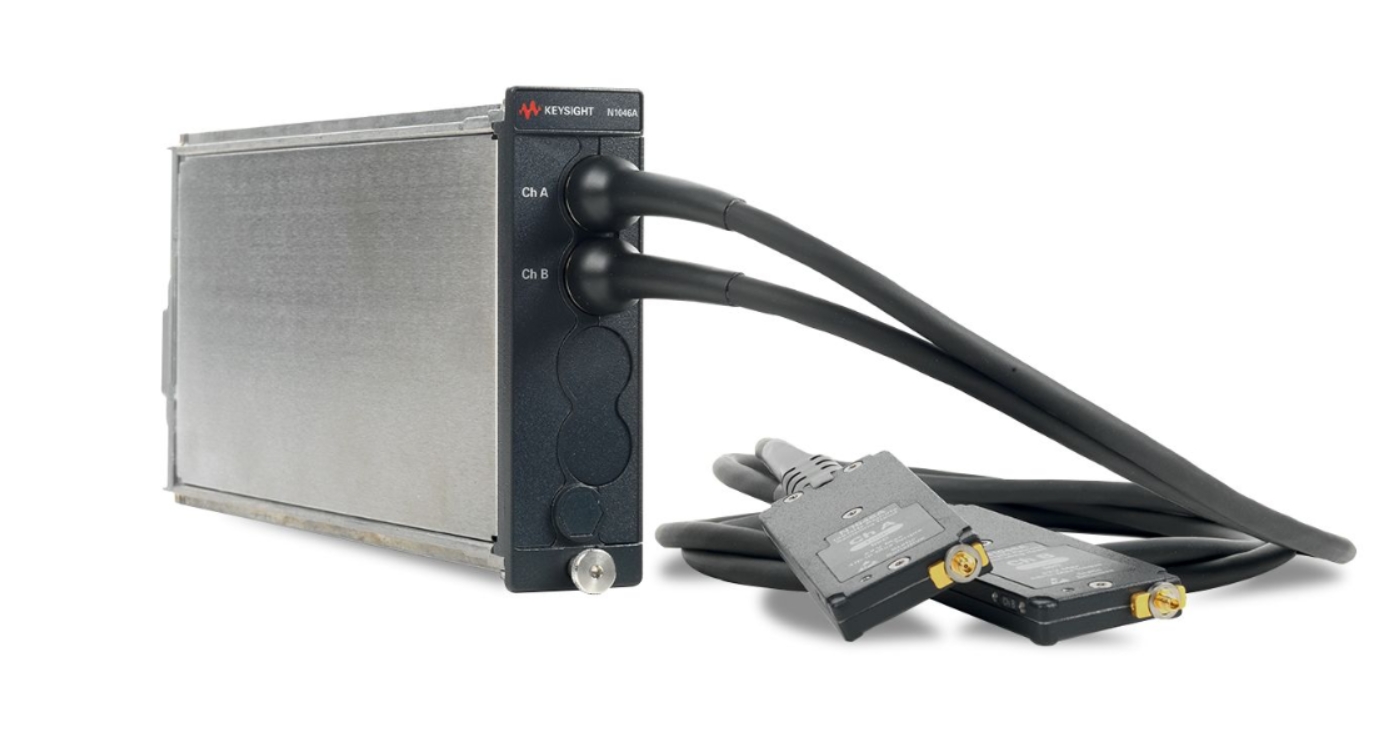

Keysight/N1046A/电气远程采样头模块

• Keysight/N1046A/电气远程采样头模块
• 欲购买或租赁Keysight/N1046A/电气远程采样头模块？请在线咨询或拔打24小时电话：13715327187

详细资料：

• 性能参数
  • 带宽：具备 75GHz、85GHz 或大于 100GHz 的最大带宽可选，且支持带宽升级，能满足不同高速信号测量需求。
  • 通道数：每个模块有 1 个、2 个或 4 个通道可供用户选择，可根据实际需求配置 1 到 16 个通道的系统。
  • 采样率：采样率为 250kSa/s，可精确捕捉高速信号细节。
  • 输入接口：电气输入为 1mm 阴头，配备 1.0 阴头至 1.85 阴头适配器。
  • 最大输入电压：最大输入电压为 ±2V（+16dBm）。
  • 尺寸：厚度小于 10mm，是世界上最小的示波器远程探头，可实现仪器与被测设备的直接或近直接连接3。
• 功能特点
  • 高带宽与低噪声：采用大带宽和低噪声采样器，适用于分析 224Gb/s 的高速信号，能精准测量高速信号的细节和特性。
  • 高测量精度：内部精密时基小于 100fs，与配备 86100D-PTB 选件的 86100D 搭配使用时，固有抖动低至 100fs，可实现对器件的精确表征。
  • 灵活配置：用户可根据需求选择通道数量和带宽，具有很强的灵活性，且模块可升级，保护用户前期投资。
  • 系统响应校正：可选的 IRC 功能提供光通道系统脉冲响应校正测量和数据文件，可改善模块参考滤波器的响应，使通道带宽最多增加 50%。
• 应用领域：主要应用于高速数字通信、光通信等领域，可用于 5G 通信、数据中心高速互联等相关高速电路设计、半导体器件测试等场景，帮助工程师进行信号完整性分析和高速信号参数测量。
• 标准配件：每个 N1046A 都配备了每个通道的 1mm（公）至 1.85mm（母）适配器、1mm 连接器扭矩扳手、1.85mm 连接器扭矩扳手以及电缆管理夹等，方便用户进行安装和使用。
