硬件

• 支持 2.5 GT/s（Gen1）、5.0 GT/s（Gen2）和 8.0 GT/s（Gen3）速率
• 支持 x1 至 x16 的链路宽度
• x1 至 x8 双向通道的内存容量为 8 GB，x16 双向通道的内存容量高达 16 GB
• CEM 插槽、M.2（M-key）和 SFF-8639 PCIe 内插器；PCIe Gen3 Midbus 探头，飞线

数据查看和导航

• 数据包查看工具提供灵活的配色方案，让不同类型或方向的数据包用不同颜色显示
• 数据包按波道显示，突出显示总线上的实际数据（标头、净荷？）
• 简单的滤包器，快速搜索和自动计算
• 关联所有的视图，通过点击一个视图可快速导航到另一个视图上的相同时间点

分析工具

• LTSSM 概述提供均衡分析特性，有助于验证链路培训过程和识别故障原因
• 流量概述提供详细的流量模型分析和绘图
• 性能分析的主要指标是利用率、吞吐量、响应时间和延迟（包括流量控制分析）
• PCIe、NVMe 和 AHCI 事务解码，包含数据分析和数据概述

简单易用、功能强大的状态触发

• 简单易用的滤波器和触发器
• 使用先进触发进行复杂场景分析（例如，缺失数据实现）


PCI-SIG®、PCIe® 和 PCI Express® 是 PCI-SIG 在美国的注册商标和/或服务标识。

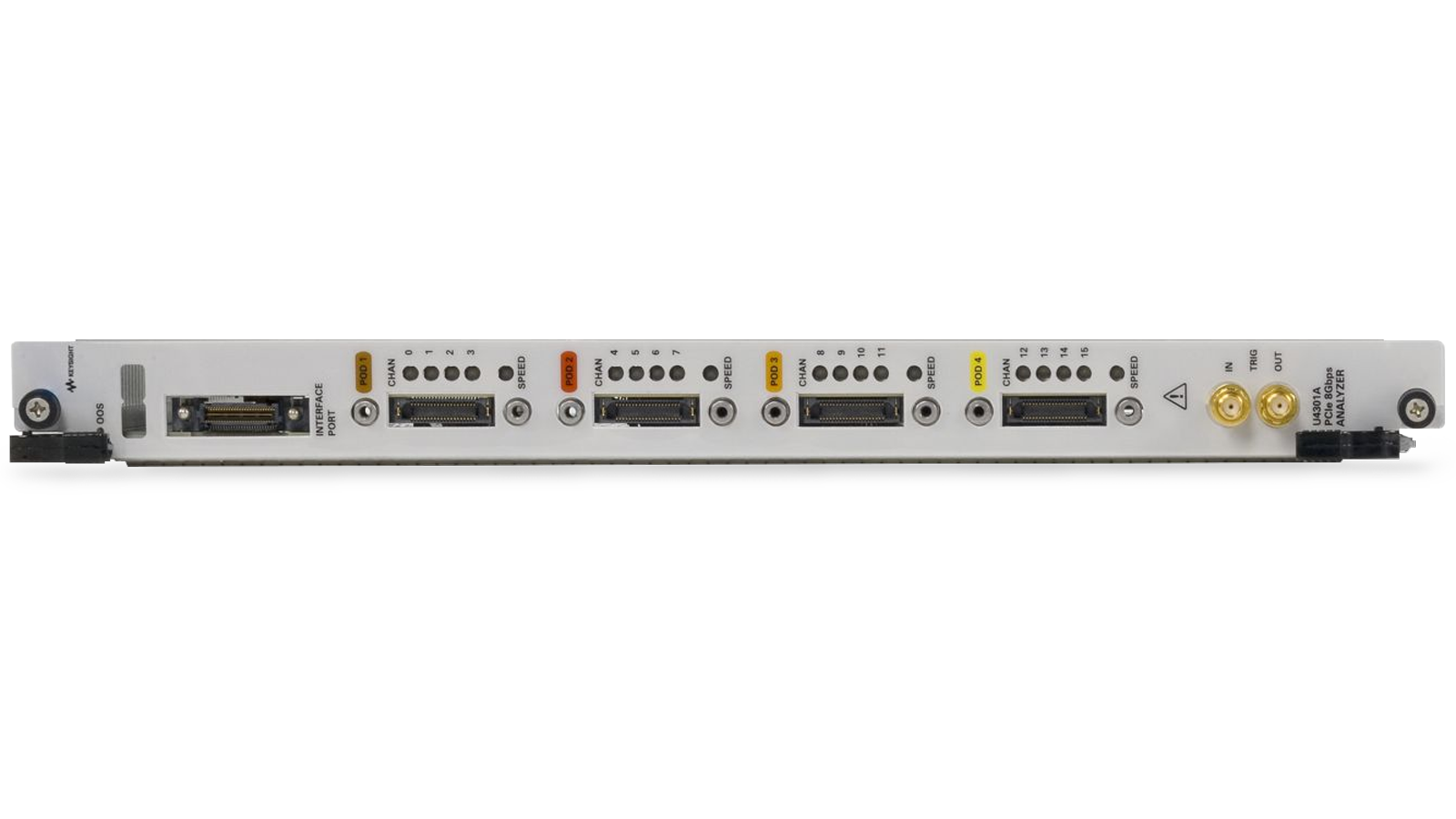

Keysight PCIe 协议分析仪是硬件和软件功能的结合，可确保以最快的速度进行深入分析。

业界独有的 ESP 技术，适用于精确的数据捕获

对于以 PCIe 3.0 速率运行的分析仪来说，关键是如何在不同的平台和系统中精确地恢复信号。Keysight PCIe 3.0 分析仪采用了是德科技独有的 ESP（均衡监听探头）技术，能够根据分析仪正在监测的通道类型调谐所用的均衡算法。这可以确保分析仪中捕获的数据恰好是总线上的数据。当传输率达到 8GT/s 时，如果不采用这项技术，总线上数据的误传可能性就会很大，从而导致浪费几小时甚至几天的验证时间。

灵活的硬件体系结构

Keysight PCIe 分析仪将精确的探测技术集成于灵活的硬件体系结构中。分析仪的硬件支持从 PCIe 1.0 到 PCIe 3.0 全部三代速率，以及 x1 至 x16 链路宽度。是德科技协议分析仪采用基于模块化机箱的体系结构，为获得更高的灵活性，单个 x16 配置可以分为两个独立的较小链路宽度测试系统，以最大限度地利用设备。

PCIe 流量分析工具

NVMe 和 PCIe 数据的事务分析包括用于查找和解码信息的工具，使协议误码定位和器件操作验证变得简单。是德科技图形用户界面（GUI）使用符合行业标准的电子表格来表示协议信息，可让用户查看清晰而精确的数据。是德科技协议查看工具包含易流动特性和按数据包类型配色特性，进一步突出了协议的激励和响应特征，因而能够容易地查看正在发送的请求与正在接收的数据。协议分析仪支持的查看工具类型有波道、数据包、导航、LTSSM 及性能概要等，可显示从物理层上至事务层的数据。
