产品描述

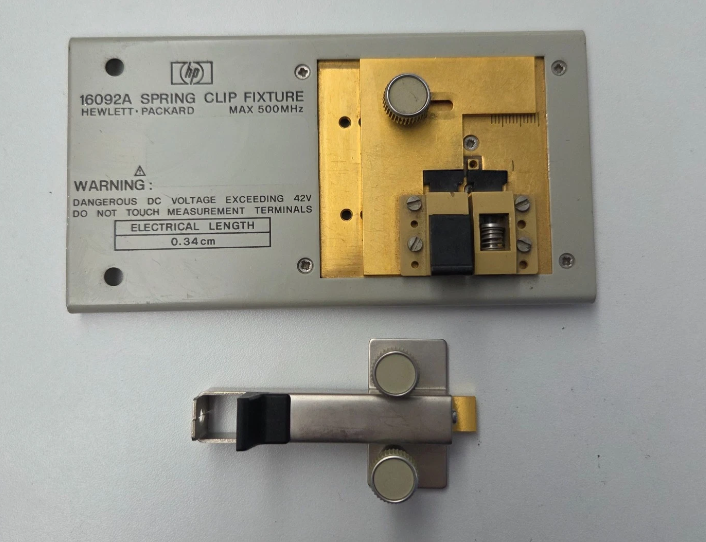

Agilent 16092A 是一款弹簧夹式阻抗测试夹具，专为引线元件和贴片元件的阻抗评估设计，适配多款阻抗分析仪与 LCR 测试仪，采用双模块设计可灵活切换测试类型，高频性能优异且适配实验室常规测试环境，是射频阻抗测量的专用配套配件。

主要特点

频率范围：覆盖直流至 500MHz，满足中高频阻抗测试需求

直流偏置：支持 - 40V 至 + 40V 的直流偏置电压，适配带偏置的元件测试

连接设计：终端连接器为 APC-7/7mm 规格，DUT 采用 2 端子连接，电气长度 3.4mm

测试适配：并联电极接触 SMD 元件，另配专用电极适配引线元件，双模块可拧装切换

环境参数：工作温度 0 至 55℃，与主流测量仪器工作环境保持一致

物理规格：外形尺寸约 150 (W)×70 (H)×80 (D) mm，重量约 180g，便携易装

残余参数：杂散电容 1.1pF，残余电感 1.3nH，测试附加误差低

适配仪器：兼容 E4982A、E4990A、E4991B、E5061B 等多款阻抗分析及 LCR 测试设备
